中國儲能網訊：現貨市場預調度
根據市場成員的報價信息、負荷預測、網絡約束、輔助服務等各種信息,NEMMCO負責制定預調度計劃,并及時公布預調度計劃,包括中標情況及中標電價等。
預調度計劃的制定是現貨市場的集中體現。澳大利亞電力市場中預調度計劃是以30min為周期,優化目標是以市場成交電量最大,約束條件包括預測的負荷和輔助服務需求、競價機組各種技術參數等。計劃由基于線性規劃的SPD算法求解,該算法主要有兩個功能模塊:機組的日電量約束模塊和現貨價格靈敏度模塊。
預調度計劃確定的過程實際上包括市場成員報價和重新報價、區域需求和輔助服務需求預測、網絡約束的調用等過程,這些流程如圖1所示。

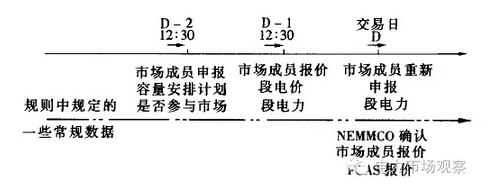

圖1：報價時間節點圖
一、預調度的目的
預調度主要為市場參與者提供關于機組負荷水平、輔助服務備用情況、區域價格信息、發用電平衡信息,以保證調度員有足夠的信息來保證履行規則所賦予的保障系統安全可靠運行的義務。
二、預調度框圖
圖2為NEM框架下預調度的基本流程。
圖中STNET(StudyNetwork)模塊是根據預調度確定的最新結果和系統狀況、機組負荷水平、聯絡線潮流等來評估系統N-1時是否安全。該模塊可確定將來任一交易時段內發生任一緊急事故時電氣設備是否過載,電壓是否穩定。
預調度計劃基本步驟如下:
(1)將有效的重新報價數據自動上載到MMS中央數據庫;
(2)MMS觸發器每半小時自動觸發預調度計劃計算；
(3)將從MMS中央數據庫中的現階段預調度計劃的所有最新的預調度計劃輸入數據和市場成員報價數據拷貝到SPD輸入數據轉換表中,其中市場成員報價數據包括FCAS的報價/重新報價數據;
(4)MMS預調度數據自動更新軟件將觸發一些并行的SPD計算,并對每個計算流程進行編號;
(5)其中某一個SPD程序從SCADA中獲取系統初始狀態并填入輸入數據轉換表中,該數據可被所有的SPD讀取;
(6)根據輸入數據和從SCADA獲取的系統初始狀態,SPD首先建立某交易時段的各種線性約束條件,運行線性規劃優化程序,再逐個時段進行計算,直至返回到現交易時段為止;
(7)每個SPD程序?qū)⒂?jì)算結果寫進各自的結果文本文件中,完整的結果文本文件將自動上載到SPD輸出數據轉換表中,市場成員可獲得電價有關信息;
(8)結果數據一旦被刷新,將自動傳到MMS中央數據庫;
(9)MMS將根據中央數據庫數據信息自動編寫市場出清報告,分別送各市場成員和NEMMCO;
(10)將預調度輸入數據和結果自動復制到信息服務器,以便市場成員查詢。
完整的預調度流程如圖3所示,圖中ABB、AREVA表示這些功能在ABB或AREVA提供的軟件中。
