摘 要 儲熱儲冷技術是實現能源時空轉移、提升系統靈活性與效率的關鍵技術，對推動能源轉型與工業建筑脫碳至關重要。本文通過分析全球主要國家/地區的戰略布局、技術分類特點、2016—2025年專利態勢及典型應用場景，系統揭示了該技術的發展規律。研究發現：全球已形成戰略共識，但發展路徑各具特色，美國側重市場驅動，歐盟強化法規引導，中國則以國家工程推動規模化發展；技術層面，顯熱、潛熱與熱化學儲熱各具優勢且互補發展；專利分析表明，中國在申請總量上占優，但高價值專利占比偏低，技術研發聚焦于系統載體、材料性能與應用場景三大熱點；技術應用已深度滲透電力、工業、建筑等領域，并拓展至數據中心等特殊場景，價值實現路徑清晰。綜上，儲熱儲冷技術是實現碳中和目標的關鍵支撐，未來應重點突破材料瓶頸、深化系統集成、創新商業模式，以加速其商業化進程。
關鍵詞 儲熱儲冷；專利分析；應用場景；技術發展；能源轉型
熱儲能技術是指將熱能以顯熱、潛熱或熱化學等形式儲存，并在需要時釋放的技術。該技術覆蓋了從低溫到高溫的寬廣區間，在能源、工業及建筑等領域的跨季節儲熱場景中應用廣泛。國際能源署(IEA)在《電力2025》報告中強調熱，熱能存儲與氫能同為提供長周期靈活性的關鍵技術，對提升高比例可再生能源電力系統的適應能力至關重要。其另一份報告《工業低溫?zé)崮茈姎饣欠窬哂懈偁幜Α分幸仓赋觯I(yè)低溫?zé)岬碾姎饣?，結合熱泵與儲熱技術，已成為全球工業和建筑脫碳的重要路徑；儲熱系統被視為工業余熱回收、電網調峰及分布式熱管理等多個應用場景的關鍵技術組成。為此，針對多應用場景的不同溫度熱能需求，開發多溫區、高性能的材料體系，不僅是實現儲熱儲冷系統集成創新的核心基礎，更是大幅提升整體能源利用效率、降低脫碳成本，并最終推動可再生能源成為主力熱源的關鍵技術突破口?；诖?，本文首先梳理全球主要國家/地區的戰略規劃，進而分析儲熱儲冷技術的分類及特點，隨后通過專利數據揭示技術研發態勢，最后探討其在各領域的典型應用場景，旨在全面呈現該技術的發展規律與未來趨勢。
Part.1
全球主要國家/地區儲熱儲冷戰略規劃布局
當前，在全球應對氣候變化與保障能源安全的雙重目標下，儲熱儲冷領域正進入多元技術路線并行推進、應用場景加速擴張的關鍵階段。供熱與制冷的脫碳進程對實現凈零排放目標具有重要影響，此外熱儲能能夠在電力、工業和建筑等終端用能領域顯著提升系統靈活性，促進高比例可再生能源消納與季節性用能平衡，是構建新型能源體系的重要支撐技術之一。在此背景下，全球主要經濟體圍繞材料、裝備、系統、場景開展全方位布局，儲熱儲冷已逐步從輔助技術走向能源系統深度脫碳的核心環節，圖1為儲熱儲冷技術全球主要國家/地區戰略布局。

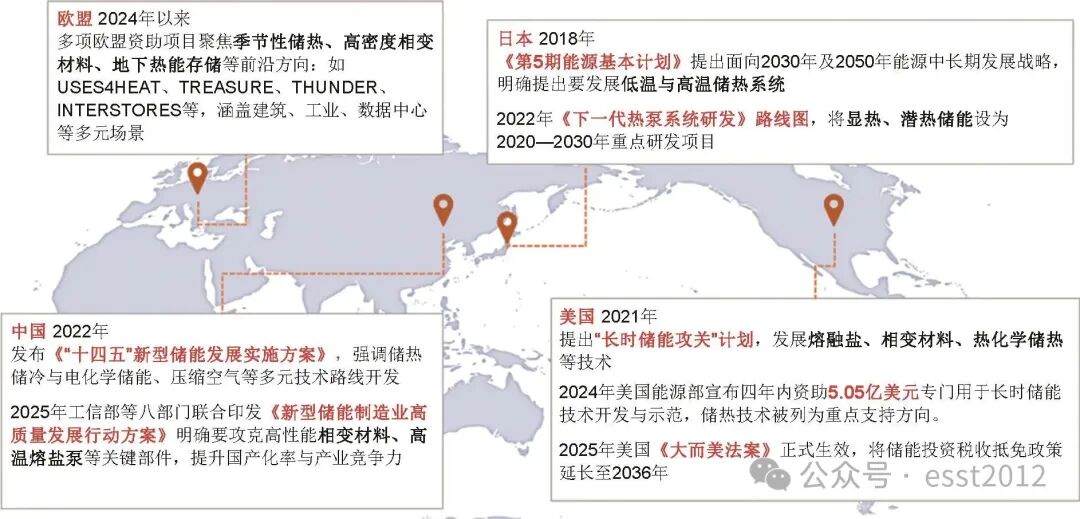

圖1 儲熱儲冷技術全球主要國家/地區戰略布局
Fig. 1 Strategic landscape of thermal energy storage and cooling technology in major countries/regions worldwide
1.1 美國
美國儲熱儲冷戰略正從研發扶持向規?；虡I(yè)部署加速演進，其核心是通過政策激勵與市場機制雙重驅動，將儲熱確立為構建低成本、高可靠清潔電網的關鍵支柱。在戰略規劃層面，2021年7月，美國能源部提出“長時儲能攻關”計劃，目標是在未來十年內，將數百吉瓦的清潔能源引入電網，將儲能時間超過10小時的系統成本降低90%。該計劃強調儲熱等多元技術路線，涵蓋熔融鹽、相變材料、熱化學儲熱、地質儲熱(GeoTES)等，并視其為實現2035年100%清潔電力目標的關鍵支撐。2022年5月，美國能源部宣布根據《兩黨基礎設施法案》撥款，四年內共資助5.05億美元，專門用于長時儲能技術開發與示范，儲熱技術被列為重點支持方向之一。該法案支持包括“阿拉斯加鐵路帶熱泵儲能項目(POLAR)”等在內的多個儲熱示范項目，推動跨季節與高寒地區儲熱技術落地。2024年2月，美國能源部(DOE)再次通過《兩黨基礎設施法案》撥款7500萬美元，專門支持七個前沿的長時儲能示范項目，其中多個聚焦儲熱技術，旨在驗證其在真實電網環境中的經濟性與可靠性。2025年美國《大而美法案》正式生效，將儲能投資稅收抵免政策延長至2036年，明確儲熱儲冷項目可享受最高達40%的投資稅收抵免，為商業示范與規模化部署提供長期政策窗口。在應用規模與技術示范方面，美國正從單一的光熱發電配套，向多元電網服務與工業應用快速拓展。據美國能源部2024年發布的報告，全美已規劃和在運的非抽水蓄能長時儲能項目中，儲熱技術占比顯著，其中熔融鹽儲熱技術因在已投運光熱電站(如新月沙丘、伊萬帕)中的成熟應用，成為當前部署的主力。
1.2 歐盟
歐盟的儲熱儲冷戰略以系統集成與供熱脫碳為核心導向，正從鼓勵性政策轉向帶有強制性目標的法規驅動，旨在構建一個高度一體化、可再生能源主導的區域能源系統。歐盟的戰略實施具有鮮明的法規與市場雙輪驅動特征。在《歐洲綠色協議》和“REPowerEU”計劃的框架下，2024年生效的《建筑能效指令(EPBD)》修訂案要求所有新建筑從2030年起實現零碳排放，并大力推動現有建筑改造，這為建筑集成儲熱儲冷系統創造了巨大的強制性市場。在項目資助方面，2024年以來多項歐盟資助項目聚焦季節性儲熱、高密度相變材料、地下熱能存儲等前沿方向，如USES4HEAT、TREASURE、THUNDER、INTERSTORES等，涵蓋建筑、工業、數據中心等多元場景；而歐洲能源研究聯盟(EERA)則通過儲熱聯合計劃(Joint Programme on Thermal Energy Storage)，聯合產學研資源，推進儲熱材料、系統集成與標準制定，目標是到2030年實現大規模商業化部署。在應用規模上，歐盟憑借全球領先的區域供熱網絡，已成為大規?？缂竟?jié)儲熱技術的領導者。根據歐洲供熱與制冷協會(Euroheat & Power)2024年報告，歐盟范圍內已投入運營的大型跨季節儲熱項目超過50個，總儲熱容量持續增長。
1.3 日本
日本的儲熱儲冷戰略緊密圍繞能效極限提升與分布式能源管理展開，其特點是以精細化標準引領市場，以技術創新應對資源約束，最終服務于全社會的深度脫碳與能源安全。日本的戰略實施依賴“國家目標-研發路線圖-行業標準”協同體系。早在2018年日本頒布《第5期能源基本計劃》，提出了面向2030年及2050年的能源中長期發展戰略，將儲熱列入實現2030?年溫室氣體減排26%、2050?年減排80%的關鍵技術之一，明確提出要發展低溫與高溫儲熱系統，以提升供熱靈活性和峰谷調節能力。與此配套，日本新能源產業技術綜合開發機構(NEDO)發布《下一代熱泵系統研發》路線圖，將顯熱儲存、潛熱儲存、化學儲能劃分為2020—2030年的重點研發項目，目標在2030年實現小型高溫蓄熱與多溫度型蓄熱的商業化。行業組織如日本熱泵與儲熱中心(HPTCJ)則致力于制定和推廣儲熱儲冷與熱泵系統集成與技術標準，以規范市場、引導消費。在應用規模上，日本側重于在商業建筑和分布式能源節點中大規模部署中小型儲冷儲熱裝置。根據日本冷凍空調工業協會(JRAIA)2024年統計數據，冰蓄冷、水蓄熱等系統在新建大型商業綜合體中的滲透率已超過40%。
1.4 中國
中國的儲熱儲冷戰略體現為國家工程驅動與全產業鏈培育的規?；l(fā)展路徑，核心目標是通過快速的技術迭代和成本下降，使其成為支撐新型電力系統與工業節能的確定性基礎設施。中國的戰略推進呈現“頂層規劃-重大示范-產業政策”聯動效應。繼2022年《“十四五”新型儲能發展實施方案》強調儲熱儲冷與電化學儲能、壓縮空氣等多元技術路線并重以來，2024年國家能源局進一步組織“熔鹽儲熱輔助煤電靈活性改造”試點項目，探索將傳統煤電機組轉變?yōu)樯疃日{(diào)峰與備用電源的新模式。2025年工業和信息化部等八部門聯合印發《新型儲能制造業高質量發展行動方案》，明確從制造端發力，攻克高性能相變材料、高溫熔鹽泵等關鍵部件，提升國產化率與產業競爭力。此外，作為國家戰略科技力量，中國科學院率先布局并持續推動儲熱儲冷領域的核心技術研發與集成示范。特別是通過部署“戰略性先導科技專項”，組織下屬工程熱物理研究所、過程工程研究所等優勢單位，在高溫儲熱材料、系統集成及工程應用方面取得了一系列突破性成果，為我國在該領域的戰略布局提供了堅實的科技支撐。在應用規模上，中國已成為全球光熱發電配套儲熱和清潔供暖儲熱最大的增量市場。根據國家能源局2024年一季度新聞發布會數據，全國已建成太陽能熱發電項目總裝機約590 MW，均配置4小時以上熔鹽儲熱系統；位于青海、甘肅等地的多個吉瓦級光熱光伏一體化基地正在建設中。在北方清潔供暖領域，基于固體電蓄熱、相變材料等技術的儲熱項目已推廣至數百萬戶居民。
全球主要國家/地區儲熱儲冷典型應用案例如表1所示。

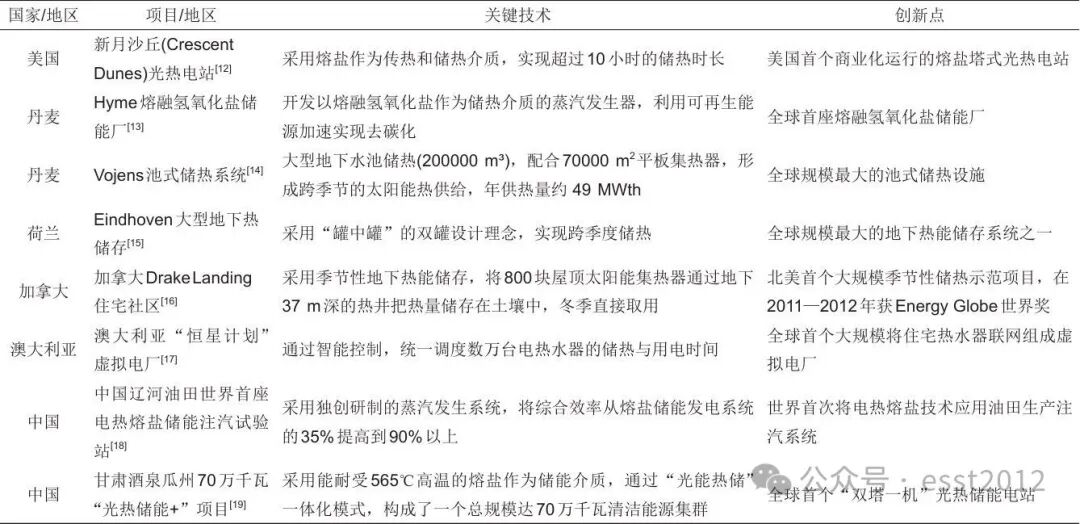

表1 全球主要國家/地區儲熱儲冷典型應用案例
Table 1 Typical application cases of thermal energy storage technology in major countries/regions worldwide
Part.2
儲熱儲冷技術分類及技術特點
在全球戰略共識與差異化路徑的驅動下，儲熱儲冷技術呈現出多元化的發展態勢。要深入理解各國的戰略布局與產業現狀，首先需要對儲熱儲冷的技術路線及其特點進行系統梳理。典型儲熱技術主要可分為顯熱儲熱、潛熱儲熱、熱化學儲熱等，儲冷技術與儲熱對應，同樣分為顯冷、潛冷和冷化學三類，以儲熱技術為例，各自適用于不同的場景并具有相應特點，總結如圖2所示。

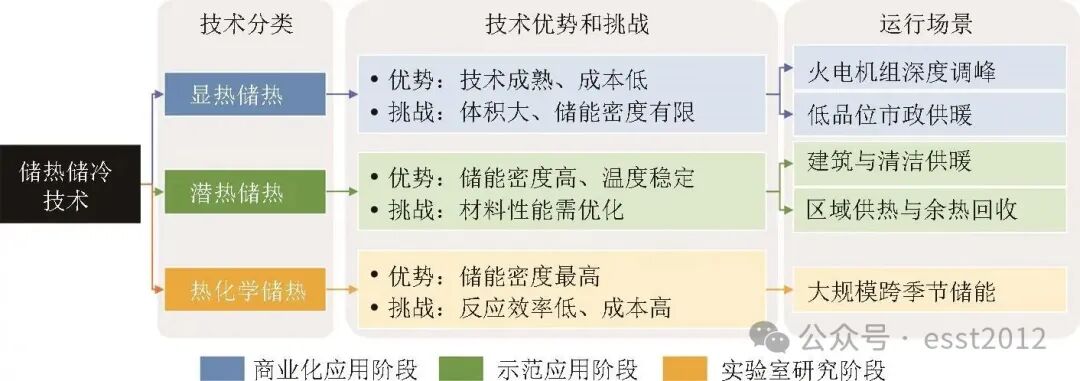

圖2 典型儲熱儲冷技術分類及特點
Fig. 2 Classification and characteristics of thermal energy storage technologies
2.1 顯熱儲熱技術
顯熱儲熱技術利用材料(如熱水、熔鹽、固體材料)的比熱容和溫度變化實現熱量存儲，過程中僅發生溫度變化而無相變或化學反應，相對來說具有更低廉的成本及更高的技術成熟度。常見的儲熱介質包括液態(如水、導熱油、熔鹽、液態金屬)和固態材料(如巖石、砂礫)。液態介質傳熱性能好但成本較高，固態介質則更適用于大規模應用。顯熱儲熱適用于技術成熟度要求高、成本敏感的短期儲能場景(如小時至日周期)，例如火電機組深度調峰、低品位市政供暖等領域。
在火電機組深度調峰領域，典型技術包括熱水罐和熔鹽儲熱。熱水罐和電極鍋爐是最早應用于火電深度調峰的技術，已在多個電廠完成示范。該方式工藝簡單、對原有系統改動小，但存在占地面積大等問題，同時儲熱溫度較低導致釋放熱能難以滿足高參數工業蒸汽需求，需與其他技術互補使用。熔鹽儲熱技術通過高效儲存和釋放熱能，顯著提升機組的靈活性和調峰能力。典型應用的熔鹽包括太陽鹽(硝酸鈉與氯化鈉混合物)、HITEC鹽(三元硝酸鹽混合物)。在熔鹽儲熱與火電機組耦合過程中，通過合理選擇抽汽點和放熱階段抽取點，降低汽化潛熱階段的能量損失，提升往返效率。江蘇國信靖江發電有限公司示范工程2022年12月投運，采用煤電機組耦合熔鹽儲熱技術，最低發電負荷降至25%。宿州電廠2023年開工建設1110 MWh熔鹽儲熱項目，用于深度調峰。河北龍山電廠2024年12月投運全國首套600 MW機組抽汽熔鹽儲能項目，調峰能力達400 MWh，機組爬坡能力提升1.5倍。
在利用固體材料儲熱方面，目前較為成熟的技術路線包括填充床與蓄熱磚儲熱等，這些技術自20世紀80年代起在歐美國家工程化應用，技術體系完善，尤其在低溫太陽能和電鍋爐領域已實現規?；瘧?yīng)用。華電新疆發電有限公司在新疆昌吉地區建設安裝的固體電蓄熱機組即屬于此類成熟技術，可實現深度調峰60 MW的電負荷。與之不同的是，固體顆粒技術路線目前被視為前沿技術方向，其來源廣泛與成本低廉，且具有良好高溫?zé)岱€(wěn)定性，并與金屬材料高度相容、無腐蝕性等特點，同時固體顆粒儲熱兼具放熱穩定和儲熱溫度高等優勢，是極具有潛力的安全可靠、長時大容量的儲熱技術，但當前尚未完全商業化應用。
顯熱儲熱技術的主要局限性在于儲能密度低且自放熱問題突出。顯熱儲熱技術正朝著規?；⒌统杀净较虬l(fā)展，未來將重點解決儲能密度低和熱損問題，同時探索新型復合材料(如納米流體)以提升性能。
2.2 潛熱儲熱技術(相變儲熱)
潛熱儲熱技術利用相變材料在相變過程中吸收/釋放熱量，其儲能密度高且溫度近乎恒定。潛熱儲熱技術可以進一步細分為以下類別：固-液相變儲熱，通過材料的熔化與凝固過程儲存/釋放熱量，是最常見的技術類型，典型材料包括石蠟類、鹽類(如硝酸鈉)等；固-固相變儲熱，通過晶體結構的有序-無序轉變實現儲熱，避免液態相變材料的泄漏風險，典型材料包括某些高分子聚合物和金屬合金；液-氣相變儲熱，利用物質在氣液相變時的潛熱進行儲熱，但因需高壓或低溫條件，實際應用較少。潛熱儲熱技術適合需要較高儲能密度和穩定溫度輸出的中期儲能場景(如小時至周周期)。在建筑節能領域，相變材料常與建筑材料(如墻體、地板)混合使用，利用其相變潛熱特性增強圍護結構的熱慣性，以實現被動式溫控。在太陽能跨季節儲熱領域，潛熱儲熱系統被用于大規模太陽能供熱項目，例如區域供暖或工業供熱。在工業余熱回收領域，結合高溫?zé)岜眉夹g(shù)，將工業廢水中的低溫余熱轉化為高溫蒸汽，提升能源利用率。
在建筑與清潔供暖領域，潛熱儲熱已開展一系列工程示范。在中國科學院戰略性先導科技專項的支持下，中國科學院過程工程研究所采用長壽命、高儲熱密度的水合鹽相變材料，為北京冬奧會賽區山地建成小體積、模塊化相變儲熱示范工程，有效解決了極寒氣候下復雜結構山地建筑的清潔供暖儲熱難題。在區域供熱與余熱回收方面，英國伯明翰大學牽頭建成世界首套利用復合相變材料的大型示范裝置，用于消納風電并供暖，驗證了相變儲熱在低成本、大規模區域供熱中的技術可行性，為后續商業化部署提供了重要參考。
總體看來，當前潛熱儲熱技術正處于從工程示范向商業化過渡階段，但整體技術成熟度仍低于顯熱儲熱。存在熱損失大和材料成本問題。未來需重點突破材料成本優化、熱穩定性提升及規?；到y(tǒng)集成。例如，開發復合相變材料以增強導熱性，或結合人工智能優化系統控制策略。
2.3 熱化學儲熱技術
熱化學儲熱技術通過化學反應(如分解/合成)儲存熱量，儲能密度較高，可實現遠距離能量傳輸。常用的熱化學儲熱技術采用不同類別的化學反應體系：金屬氫氧化物體系，利用氫氧化物加熱分解與水化合時的熱效應進行儲能；堿土金屬氧化物/碳酸鹽體系，通過氧化物與二氧化碳的可逆反應或氫氧化物分解反應實現儲能。金屬氫化物體系利用金屬與氫氣的可逆反應(如Mg/H2體系)儲存能量。熱化學儲熱具備高儲能密度、低熱損失、靈活溫區調控的特點。主要適用場景針對大規?？缂竟?jié)儲能需求(日至月周期)，尤其適用于中高溫場景(573~1473 K)儲能密度較高(可達顯熱儲熱的8~10倍)，可實現常溫?zé)o損存儲，但工藝復雜、投資高。
目前熱化學儲熱技術處于實驗室研究階段，尚未商業化，在工業余熱回收、太陽能熱發電晝夜連續供能、建筑供暖中的跨季節儲能等場景下具備應用潛力，仍需解決反應效率、催化劑壽命等關鍵問題。前沿的研究方向包括摻雜(如Li+、Na+)、結構調控(多孔載體復合)提升循環穩定性、開發大規模固定床/流化床反應器等，解決傳熱效率瓶頸、與光伏、風電耦合，構建“可再生能源+TCES”一體化系統等。
Part.3
儲熱儲冷技術專利態勢與研發熱點分析
上述技術路線各具特色，其研發熱度和商業化路徑也引起了全球范圍內的廣泛競爭與布局。為了量化評估各類技術的發展現狀與創新活力，本部分將利用專利數據進一步揭示其發展態勢。通過Incopat專利數據庫，獲得了全球儲熱儲冷技術相關專利數據集，數據采集時間段為2016—2025年，共得到相關專利139100條，經過簡單同族合并后共100155項。
3.1 專利申請數量趨勢分析
從儲熱儲冷技術近十年專利申請數量的年度變化情況來看(圖3)，2016—2025年該領域?qū)＠暾埩砍尸F(xiàn)“穩步增長—快速增長—波動調整”的發展態勢，反映出技術從積累期向高速發展期演進，后期因技術成熟、市場因素或?qū)＠暾埩看嬖谝欢ǖ摹皽笮浴倍霈F(xiàn)階段性調整，具體分析如下：

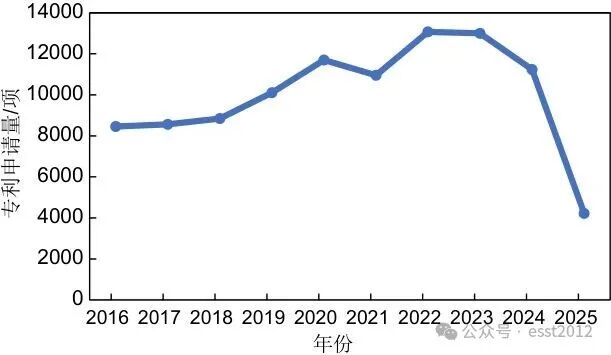

圖3 2016—2025年儲熱儲冷技術相關專利申請數量年度分布
Fig. 3 Annual distribution of patent application quantity related to thermal energy storage technology from 2016 to 2025
（1）2016—2019年，穩步增長階段：這段時期全球?qū)＠暾埩繌?500項左右逐步增長至約10000項，年均增速平緩。這一階段技術處于初步發展或積累期，研發投入和行業關注度逐步提升，但尚未形成大規模技術突破或市場爆發，專利數量增長相對溫和，反映儲熱儲冷技術仍在夯實基礎、探索應用場景(如早期數據中心散熱、工業余熱回收等)。
（2）2020—2023年，快速增長階段：這一時期全球申請量快速攀升至約13000項并維持高位，年均增速顯著加快，凸顯其在能源轉型中的戰略地位(如平抑可再生能源波動、提升系統能效)，吸引企業加大研發投入。
（3）2024—2025年，波動調整階段：這一階段，全球?qū)＠暾埩?024年略降至約11500項，2025年驟降至約4500項(需注意2025年數據可能受統計滯后性影響)。這一波動可能源于前期技術高速發展后，核心技術趨于成熟，專利申請從“增量創新”轉向“存量優化”。同時，受到經濟環境、政策節奏變化(如部分區域儲能補貼調整)可能導致研發投入短期收緊。
綜上所述，儲熱儲冷技術近十年仍處于蓬勃發展階段，專利申請量的階段性變化，直觀反映了該領域從“技術積累”到“產業爆發”再到“成熟調整”的發展脈絡，為預測未來技術方向和產業布局提供了關鍵參考。
3.2 專利申請國家分布情況
2016—2025年全球儲熱儲冷技術專利申請的國家分布呈現顯著的不均衡性(圖4)，反映出不同國家在技術研發、產業布局與市場驅動下的差異化特征。其分布格局可從總量規模、高價值專利占比兩個維度展開分析。

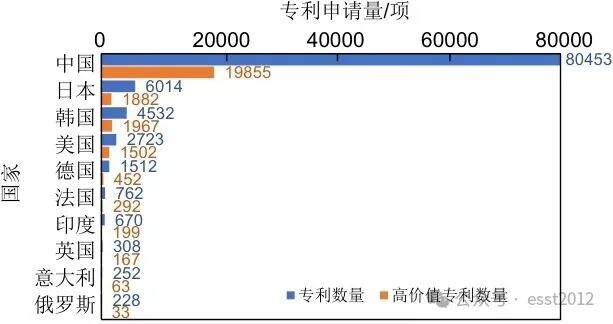

圖4 2016—2025年儲熱儲冷技術相關專利申請TOP10國家情況
Fig. 4 TOP 10 countries for patent applications related to thermal energy storage technology from 2016 to 2025
（1）從專利申請數量看，中國以80453項的絕對優勢位居全球首位，是第二位日本(6014項)的13倍以上，顯示出中國在儲熱儲冷技術研發中的規模優勢。日本、韓國、美國分別以6014項、4532項、2723項位列第二至第四，構成“第二梯隊”；德國(1512項)、法國(762項)及以下國家專利數量均低于2000項，屬于“第三梯隊”。這種分布與中國在“雙碳”目標下的政策支持(如儲能技術研發激勵)、龐大市場規模(數據中心散熱、工業余熱回收等應用場景)以及企業研發投入增加密切相關，體現了技術發展與產業需求的強關聯性。
（2）高價值專利數量與總專利數量的比值(高價值占比)是衡量技術質量的核心指標。數據顯示，中國高價值專利19855項，占比約24.7%；美國1502項，占比約55.2%；韓國1967項，占比約43.4%；日本1882項，占比約31.3%。盡管中國專利總量領先，但高價值占比低于美國、韓國、日本，反映出中國在技術原創性和高端化方面仍有提升空間。美國、韓國、日本的高價值占比高，源于其長期的技術積累(如相變材料、跨行業能源耦合等領域的原創性研究)、研發投入強度(企業主導的協同創新)以及產業對高價值技術的需求(如高端制造、精密溫控場景)，這些技術更易形成高價值的專利布局。
3.3 專利申請機構分布情況
2016—2025年全球儲熱儲冷技術專利權人分布呈現“中國主導、企業引領、產學研協同”的格局(表2)，結合專利數量與高價值專利占比，可從國家分布、機構類型及技術創新質量三個維度展開分析：

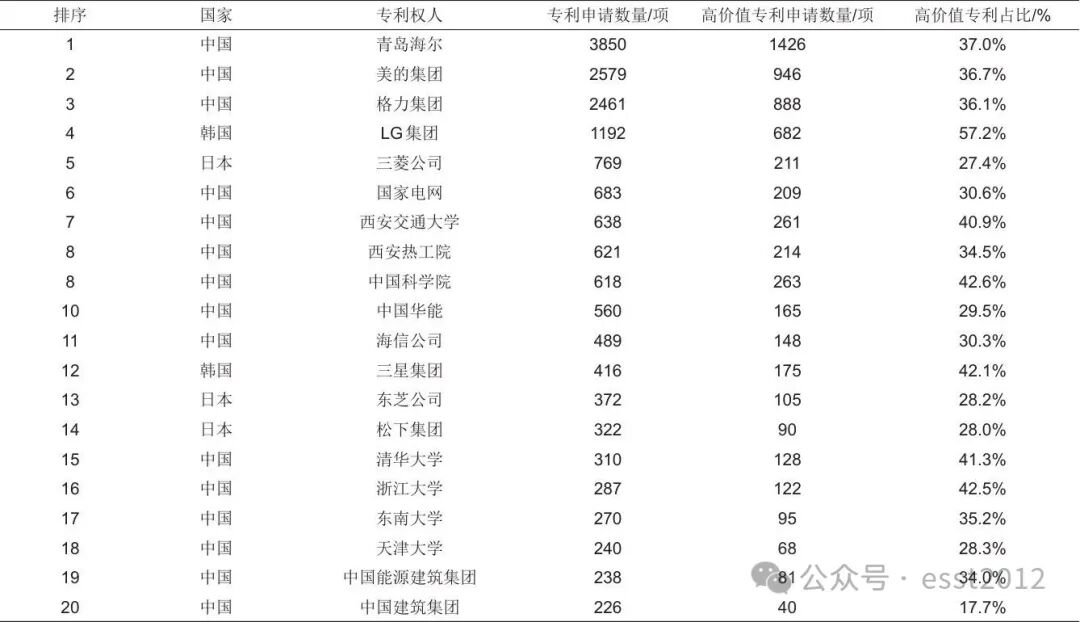

表2 儲熱儲冷技術TOP20專利權人專利申請與高價值專利統計情況
Table 2 Patent application and high-value patent statistics of TOP20 assignees in thermal energy storage technology
（1）從國家分布來看，中國機構占據絕對主導地位。在TOP 20專利權人中，中國機構占據15席，專利申請總量超2.5萬項，高價值專利超1.1萬項，反映中國在儲熱儲冷技術研發與產業應用中的核心地位。日韓企業(LG、三星、三菱、東芝、松下)共5席，專利總量約3000項，高價值專利約1300項，雖技術原創性較強，但規模遠低于中國企業。
（2）從機構類型來看，主要是企業引領。在TOP 20專利權人中，主要以家電和能源企業為核心驅動力。中國家電企業(海爾、美的、格力)以3850項、2579項、2461項的專利數量位居前三，高價值專利占比分別達37.0%、36.7%、36.1%，反映其在儲熱儲冷技術(如家電熱管理、冷鏈溫控)的產業化優勢。能源企業(國家電網、中國華能)及韓國LG、日本三菱等也布局該領域，但數量與高價值專利占比低于中國家電企業，說明中國家電企業在儲熱儲冷技術的市場轉化與技術創新上更具競爭力。此外，高校方面，中國高校(西安交通大學、清華大學、浙江大學)與科研院所(中國科學院、西安熱工研究院)共9席，專利總量超3000項，高價值專利占比超40%(如中國科學院263項占42.6%、西安交大261項占40.9%)，體現產學研協同創新模式。高校側重基礎研究(如相變材料、熱管理機理)，科研院所聚焦工程應用(如能源系統耦合)，共同推動技術從實驗室到產業化的轉化。值得注意的是，中國科學院作為中國科研院所的代表，其專利布局不僅數量可觀(618項)，且高價值專利占比高達42.6%，位居前列。這充分體現了中國科學院在基礎理論創新和前沿技術探索方面的深厚積累與戰略引領作用。
（3）從技術創新質量來看，頭部企業技術原創性突出。海爾(37.0%)、LG(57.2%)、三星(42.1%)的高價值專利占比顯著高于行業平均，反映其在材料科學、系統集成等原創性技術上的優勢；高校(中國科學院42.5%、西安交大40.9%)的高價值專利占比也較高，說明基礎研究的原創性成果向高價值專利轉化效率高。而部分企業(如中國建筑集團40項占17.7%)或科研機構(如天津大學68項占28.3%)占比偏低，反映技術原創性或產業應用深度有待提升。
3.4 專利技術方向情況
國際專利分類(IPC)是國際通用的、標準化的專利技術分類體系，蘊含著豐富的專利技術信息。通過對儲熱儲冷技術專利的IPC進行統計分析，可以準確、及時地獲取該領域涉及的主要技術主題和研發重點。本次分析的儲熱儲冷技術專利中，共涉及超過500個IPC分類號，其中TOP15的IPC分類號及其申請情況如表3所示，可以看出，儲熱儲冷技術專利申請主要集中在以下方面：

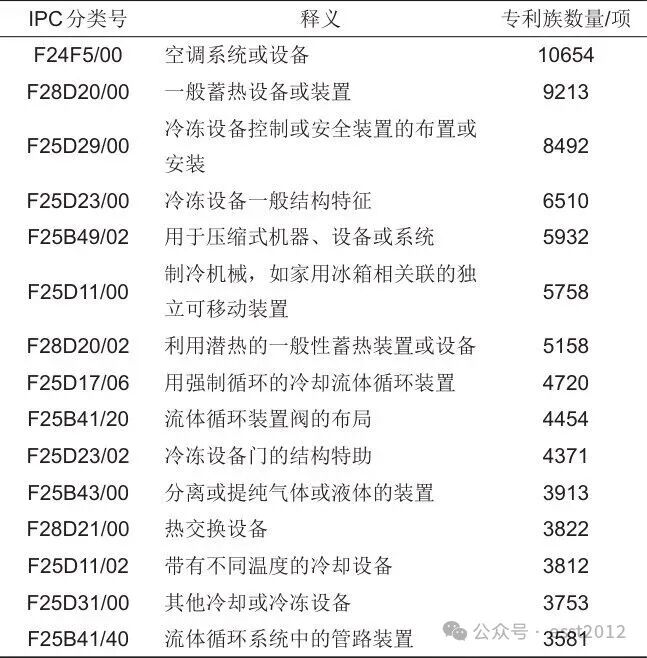

表3 2016—2025年全球儲熱儲冷領域發明專利主要技術方向(基于IPC小組前15位)
Table 3 Main technical directions of invention patents in the global thermal energy storage technology field (2016—2025) (based on the top 15 IPC groups)
（1）以空調系統為核心載體的儲冷應用場景。F24F5/00(空調系統或設備，10654項)是儲冷技術的核心應用方向，專利數量遠超其他類別，反映儲冷技術在建筑溫控、工業制冷等領域的產業化需求旺盛。空調系統作為儲冷技術的典型應用終端，其專利布局涵蓋系統設計、溫控算法、能效優化等維度，體現了儲冷技術從“基礎研發”向“場景應用”的轉化邏輯。
（2）以蓄熱設備為重點研發對象的儲熱技術。F28D20/00(一般蓄熱設備或裝置，9213項)是儲熱技術的核心載體，涵蓋顯熱、潛熱等多種儲熱形式，專利數量僅次于空調系統，凸顯儲熱在能源系統中的戰略地位。其中，F(xiàn)28D20/02(利用潛熱的一般性蓄熱裝置或設備，5158項)作為儲熱技術的創新熱點，相變材料(PCM)等潛熱技術憑借高儲熱密度、溫度穩定性等優勢，在長時儲能、跨季節調峰等場景具有廣泛應用潛力，其專利數量占比超55%，反映技術原創性與產業化需求的結合。
（3）系統優化與組件設計。F25D29/00(冷凍設備控制或安全裝置的布置或安裝，8492項)、F25D23/00(冷凍設備一般結構特征，6510項)及F25B49/02(用于壓縮式機器、設備或系統，5932項)等方向?qū)＠麛?shù)量突出，反映技術向系統優化和組件設計方向延伸。
整體來看，儲熱儲冷技術的IPC分布既反映了儲冷在建筑與工業領域的規?；瘧?yīng)用需求，也凸顯了儲熱技術在能源系統中的基礎地位，同時通過組件技術的創新推動系統效率提升，為技術迭代與產業落地提供了方向指引。
3.5 專利技術熱點分析
圖5展示了2016—2025年儲熱儲冷技術專利關鍵詞的詞云分布，高頻詞匯直觀反映了該領域的技術研發熱點與核心方向。從詞云中可見，“儲能系統”“儲熱系統”“換熱效率”“相變材料”等關鍵詞突出明顯，結合技術發展脈絡，可將其歸納為以下三大研發熱點：

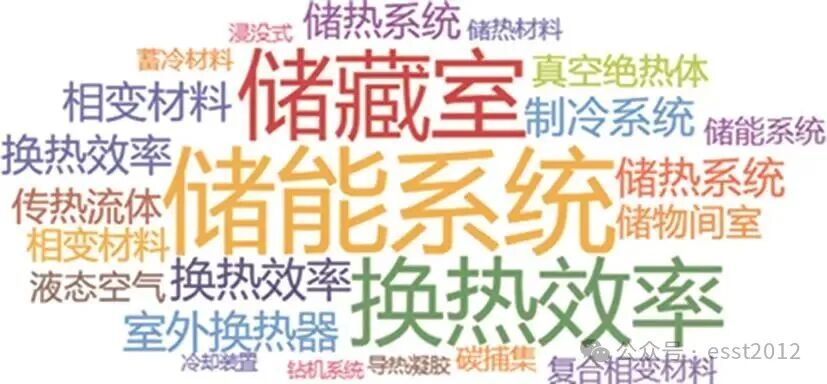

圖5 2016—2025年儲熱儲冷技術相關專利關鍵詞詞云情況
Fig. 5 Keyword word cloud of patents related to thermal energy storage technology from 2016 to 2025
（1）底層發展邏輯：詞云中“儲能系統”“儲熱系統”為核心詞匯，二者是儲熱儲冷技術的核心載體。儲能系統聚焦跨能源耦合、長時儲能等方向，解決可再生能源波動問題；儲熱系統涵蓋顯熱、潛熱等儲熱形式，應對能源時間錯配。二者共同構成技術發展底層邏輯，反映儲熱儲冷技術從單一儲熱向綜合能源系統的升級。
（2）材料與性能創新：“相變材料”“蓄冷材料”“換熱效率”是詞云中顯著的關鍵詞，體現材料創新與性能優化的協同作用。相變材料(PCM)憑借高儲熱密度、溫度穩定性，成為長時儲能、跨季節調峰的核心材料；蓄冷材料則聚焦低溫儲冷場景(如疫苗冷鏈)；換熱效率則是儲熱儲冷系統的技術瓶頸，專利布局涵蓋熱交換器設計、流體循環優化等方向，旨在提升能量轉換效率。三者共同推動儲熱儲冷技術的迭代，是技術發展的關鍵支撐。
（3）應用場景拓展：“儲藏室”等詞匯的出現，表明儲熱儲冷技術的應用場景不再局限于傳統的電力系統和工業余熱利用，而是向冷鏈物流、建筑節能等多元領域拓展。相關專利布局聚焦于低溫儲冷(如疫苗冷鏈的精準溫控維持)以及高性能絕熱材料(以滿足醫療、建筑等領域的差異化需求)。
綜上所述，三大研發熱點分別從底層邏輯、材料性能、應用拓展三個維度，清晰呈現儲熱儲冷技術發展的全鏈條。隨著專利技術的不斷積累與成熟，儲熱儲冷技術已走出實驗室，在多個關鍵場景中實現了規?；瘧?yīng)用。
Part.4
儲熱儲冷應用場景分析
儲熱儲冷技術作為實現能量時空轉移、提升能源系統靈活性與效率的關鍵載體，其應用已滲透至能源生產、轉換、輸配與消費的全鏈條。國際可再生能源署(IRENA)《Innovation Outlook: Thermal Energy Storage》明確將儲熱儲冷技術劃分為電力、工業、建筑三大應用領域，并強調跨季節、多能互補等集成應用。而中關村儲能產業技術聯盟(CNESA)等權威機構進一步將其細分到清潔供暖、工業蒸汽、余熱回收、火電靈活性改造、綜合能源服務等具體場景。結合前文對技術原理與專利熱點的分析，可見技術創新正直接賦能產業落地。因此，本文重點從電力系統、工業領域、建筑城鎮、特殊場景及綜合集成五個維度(圖6)，系統揭示儲熱儲冷技術在不同場景下的驅動因素、發展現狀與典型案例。

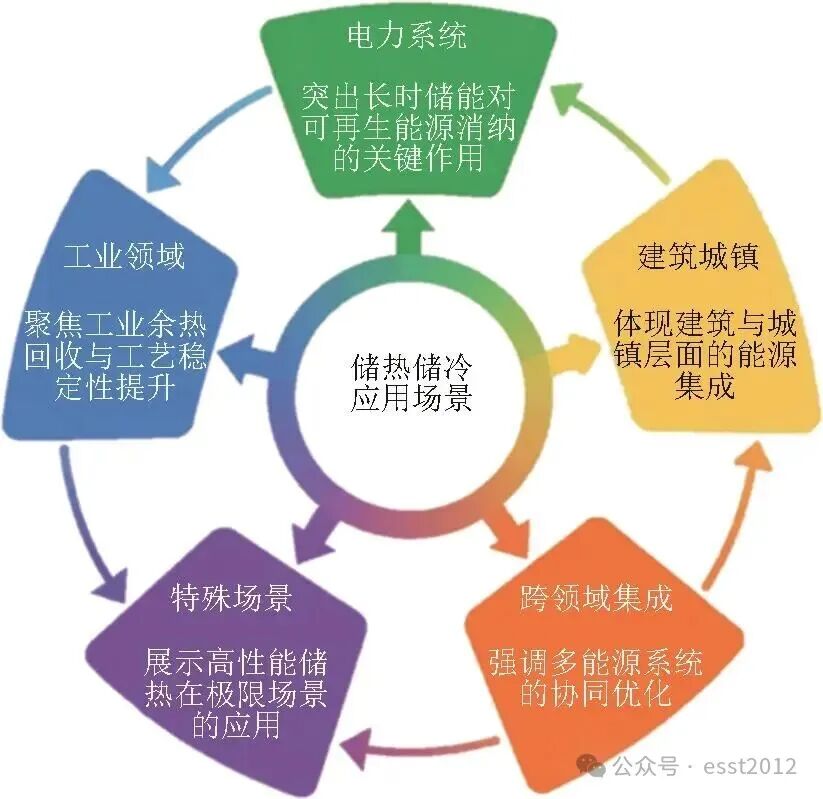

圖6 儲熱儲冷技術五大應用場景示意圖
Fig. 6 Schematic diagram of five application scenarios for thermal energy storage technology
4.1 電力系統與可再生能源
全球能源轉型的核心矛盾在于可再生能源的波動性與電力系統實時平衡的剛性要求之間的矛盾。IEA明確指出，當風電和光伏發電占比超過15%～20%時，系統對超過8小時甚至數日的長時儲能需求將呈指數級增長，以解決其間歇性、反調峰特性帶來的系統平衡與容量充裕性挑戰。為滿足上述對大規模、長周期靈活調節能力的剛性需求，儲熱儲冷技術憑借其大容量、低成本和長壽命的優勢，成為填補這一技術空白的關鍵解決方案。
熔鹽儲熱是已實現吉瓦時級商業化部署的主流長時儲能技術之一，但并非唯一路徑。例如，以熱水為介質的顯熱儲熱技術也已實現吉瓦時級的工程應用，如華能北京熱電廠投運的“電熱協同”熱水儲罐，其儲熱容量達4500 GJ(約1.25 GWh)，可為區域提供連續6～7小時的穩定供熱。以西班牙Gemasolar電站為例，其配備15小時熔鹽儲熱系統，年發電時間可達6500小時以上，容量因子超過75%，堪比基荷火電。新興的固體顆粒儲熱技術，如美國可再生能源實驗室領導的“Enduring”項目，使用低成本陶瓷顆粒在高于1000℃下工作，目標是將儲能成本降至15美元/kWh以下，為更長周期儲能提供了可能路徑。此外，固體電蓄熱裝置在火電機組深度調峰等領域也已形成規?；瘧?yīng)用，單機規?？蛇_(dá)260兆瓦×7小時。
這些大規模儲熱儲冷技術的成熟與應用，其根本意義在于它們能夠?qū)⒈旧黼y以調度的可再生能源，轉化為高價值的可控資產，從而在電力市場中創造明確的經濟信號。儲熱技術的應用場景已從太陽能光熱發電，擴展至火電靈活性改造、壓縮空氣儲能系統配套等多元領域，顯著提升了電力系統的調節能力與可再生能源消納水平。在美國PJM等電力市場中，配備儲熱的光熱電站可通過同時參與能量市場與容量市場獲得穩定收益。研究表明，在可再生能源滲透率高的地區，儲熱時長從6小時增至12小時可使其電力價值提升25%～40%。
4.2 工業領域
2025年，國際能源署《Energy Efficiency 2025》報告中明確指出，工業部門是全球能源需求的最大單一部門，約占全球最終能源消費的40%左右，其中過程供熱約占工業能源的74%，且大量中低溫(150～400℃)余熱未被利用。工業深度脫碳面臨燃料替代、余熱資源化及工藝穩定性三大重要挑戰。面對工業熱能的多元化與高品質需求，單一儲熱技術難以應對，這驅動了針對不同溫區、熱源形態和應用場景的差異化技術路徑發展。
針對不同溫區，技術呈現差異化應用。對于蒸汽系統，蒸汽蓄熱器是成熟技術，可助力鍋爐實現高達80%的負荷調節范圍。在更高溫度區間(>500℃)，如鋼鐵行業，高溫復合相變材料和熱化學儲熱正從示范走向應用。最新研究顯示，采用基于金屬氧化物的熱化學儲熱系統回收高溫廢氣，可將工業爐的燃料效率提升10%以上。在食品加工等低溫領域，相變儲熱已用于精確控制巴氏殺菌溫度曲線。這些針對特定場景的技術發展，正進一步向系統集成方向演進。例如，在水泥、冶金等行業，通過集成中低溫余熱回收與儲熱系統，可將間歇性廢熱轉化為穩定熱源，直接回用于生產流程或區域供熱，這標志著儲熱技術從單一設備節能向系統級能源協同優化的關鍵轉變。2024年中國能源研究會發布的《面向雙碳目標的新型智慧供熱發展藍皮書》指出，這種系統化應用正是實現工業供熱從“以熱定產”向“以儲優產”智慧模式轉型的核心，通過儲熱解耦剛性供需，為工業流程大規模接入可再生能源奠定了技術基礎。
這些精準匹配工業流程的技術應用，直接作用于生產過程的能耗與碳排放核心環節，其價值因而能夠被清晰量化和捕捉。例如，我國2024年投產的甘肅玉門“光熱?+?光伏?+?風電”多能互補示范項目，采用二元熔鹽(NaNO3+?KNO3)作為高溫儲熱介質，配備8?h熔鹽儲熱系統，實現了內部收益率(IRR)超過17%，投資回收期約7年，年碳減排135.3?萬噸。
4.3 建筑與城鎮
關鍵在于實現供熱電氣化并與波動性可再生能源發電協同，同時降低對峰值電網容量的需求。這一需求決定了建筑領域的儲熱儲冷技術必須兼顧與建筑本體的高度集成、適應分散化能源結構，并滿足終端用戶的經濟性與舒適性要求。
為此，所選用的儲熱儲冷技術方案與應用規模緊密相關。在單體建筑層面，微膠囊相變材料(MPCM)摻入石膏板或混凝土中，可顯著平滑室內溫度波動并延遲熱負荷峰值。基于數值模擬和實驗驗證的結果顯示，針對典型住宅建筑，年度能耗降低9%～18%，而在高峰時段的空調負荷削減可達30%～35%。在區域?qū)用?，ATES(利用地下含水層)和BTES(鉆孔陣列)在瑞典、挪威、芬蘭等國已廣泛部署，形成季節性熱能調節的核心技術。例如，丹麥H?je Taastrup區域能源系統采用巖石介質的鉆孔儲熱(BTES)，配合太陽能集熱器在夏季儲熱，冬季釋放供熱，能夠滿足約50%以上的冬季供熱需求，在當?shù)氐墓峤Y(jié)構中占據重要比例。在全球?qū)嵺`的基礎上，儲熱技術在構建低碳城鎮供熱系統中的作用愈發凸顯。特別是在中國推進清潔供暖的背景下，相變儲熱模塊與熱泵耦合、利用低谷電的固體蓄熱等技術，正廣泛應用于建筑節能改造，有效替代散煤燃燒。未來的城鎮智慧能源系統將呈現“多熱源聯網、分布式儲熱”的架構，其中廣泛分布的儲熱單元將成為協調多方熱源、匹配多元化用戶需求、提升整個系統靈活性與韌性的關鍵樞紐。
從微觀的材料集成到宏觀的系統工程，儲熱技術的多層應用共同改變了建筑能源消費的時空特性，從而催生出多元化的價值實現渠道。對用戶，通過利用峰谷電價差直接節約電費；對電網，聚合的儲熱資源可作為虛擬電廠提供需求響應；對環境，可大幅降低建筑碳排放。歐盟“熱力路線圖”研究指出，大規模部署區域儲熱是2050年實現建筑零碳供熱成本最低的路徑。
4.4 特殊場景與新興應用
數據中心、移動電子設備、生物醫療冷鏈等場景對熱管理提出了極高功率密度(>100 W/cm2)、極端溫度精確控制(±0.5℃)或極小空間集成的極限要求。如此苛刻的性能邊界，遠超傳統儲熱技術的設計范疇，從而成為驅動材料科學和熱設計前沿創新的電動力來源。
這些需求驅動了顛覆性技術創新。在數據中心，針對AI芯片的爆發式熱流密度，兩相浸沒式相變液冷成為前沿方案，有研究表明，該技術可使AI芯片散熱能力比傳統風冷高兩個數量級。在醫療冷鏈運輸中，采用生物基相變材料的被動保溫箱，可在約2℃處實現穩定的熱調節，同時集成抗菌和抗氧化特性，提升產品安全性，與傳統泡沫相比，碳足跡降低了25%。此外，相關專利申請中“真空絕熱體”和“精確溫控”技術的快速增長(詳見第3.5節)，直接支撐了浸沒式液冷等前沿方案的落地。
在這些以性能為首要目標的領域，技術的成功應用不僅解決了特定痛點，更驗證了新材料和新原理的極限潛力，扮演了技術孵化器的角色，其驗證的高性能材料(如高導熱復合材料)和微型化設計理念，未來有望降維滲透至消費電子等大規模民用市場。
4.5 跨領域與綜合集成
碳中和目標的實現要求電、熱、氣、交通等多能源系統進行一體化規劃與協同運行，以追求全系統經濟性與碳排量最優。為此，儲熱儲冷技術不再只是被動儲存熱量，而是主動調節電力與熱力兩個子系統之間的能量流動，實現跨時間尺度(從小時到日)的靈活緩沖。
為此，在此場景下可集成的應用技術包括：①電-熱深度耦合，在“Power-to-Heat-to-Power”循環中，過剩電力通過電阻或熱泵轉化為熱儲存，必要時再通過熱機發電。例如，哈爾濱工業大學研究表明，基于熱泵的電轉熱和基于熱機的熱轉電組合，雖往返效率受技術路線影響，但在特定配置下，其整體往返效率可達到40%～50%，這使其成為極具競爭力的長時儲能方案之一，尤其是在解決可再生能源的季節性消納問題上。②工業-城市共生，瑞典斯德哥爾摩10000戶家庭的年度供暖需求由數據中心余熱和熱泵提供，實現了跨行業的高效能源復用。
儲熱儲冷設備在能源網絡中充當了跨能源品種、跨時間尺度的緩沖與調度樞紐作用，通過智慧能源管理平臺實現多主體協同，提升整個能源基礎設施的利用率和投資效率。例如，天津大學研究人員多主體博弈優化模型證明，合理配置熱儲能，可以顯著提高可再生能源就地消納率，并降低系統總運行成本。
Part.5
總結與展望
5.1 總結
（1）全球戰略共識形成，發展路徑各具特色。儲熱儲冷技術已被美國、歐盟、日本、中國等主要經濟體提升至國家戰略高度，視為實現能源系統脫碳與靈活性的關鍵技術。美國側重于通過政策激勵與市場機制推動長時儲能商業化；歐盟以法規驅動供熱脫碳與系統集成；日本聚焦于能效提升與分布式能源管理；中國則依托國家工程驅動，正快速形成全產業鏈的規?；l(fā)展優勢。
（2）技術路線明確，研發活躍但不均衡。技術層面，顯熱、潛熱、熱化學儲熱各具特點且互補發展，分別滿足不同溫區與時長的儲能需求。結合2016—2025年的專利分析，全球儲熱儲冷技術經歷了從穩步增長到快速爆發，再到近期波動調整的發展周期，表明技術正從積累期邁向成熟期。中國在專利申請總量上占據絕對主導地位，體現了巨大的研發投入與市場潛力，但在高價值專利占比上仍落后于美國、日本和韓國，反映出在技術原創性與高端化方面尚有提升空間。以空調系統為代表的儲冷應用和以相變材料為核心的儲熱技術是當前創新最活躍的領域。
（3）應用場景多元化，價值實現路徑清晰。儲熱儲冷技術的應用已深度滲透至能源系統的各個環節。在電力系統中，它作為長時儲能的關鍵方案，將波動性可再生能源轉化為可控資源；在工業領域，它通過精準匹配不同溫區的熱能需求，實現深度節能與降碳；在建筑與城鎮中，它從單體材料集成到區域能源系統，重塑了能源消費的時空特性；在數據中心、醫療冷鏈等特殊場景中，它驅動了前沿?zé)峁芾砑夹g(shù)的突破；在跨領域集成中，它充當了多能源系統協同的“柔性樞紐”。這些多元化的應用場景為儲熱儲冷技術提供了明確的經濟價值與碳減排價值。
5.2 展望
面向碳中和的宏偉目標，儲熱儲冷技術將迎來更廣闊的發展機遇，同時也面臨更高要求。綜合前文對全球戰略布局、技術分類、專利態勢及應用場景痛點的多維分析表明，盡管顯熱與潛熱技術已逐步成熟，但熱化學儲熱仍受制于材料性能瓶頸，且專利熱點聚焦于“儲能系統”與“換熱效率”，揭示了技術從單體材料向深度系統集成演進的必然趨勢。同時，全球主要經濟體的差異化路徑及典型場景的經濟性分析指出，單純的技術攻關亟需通過商業模式創新與市場機制完善來實現從“政策驅動”向“市場驅動”的跨越。此外，國際經驗也凸顯了加強標準合作與構建全球化產業生態的戰略必要性?；谏鲜鲅信校磥響?yīng)重點關注以下方向：
（1）突破材料科學瓶頸，夯實技術基礎。當前，材料性能仍是制約儲熱儲冷技術經濟性與效率的核心因素。未來應著力研發低成本、高能量密度、長循環壽命的新一代儲熱材料，特別是適用于超高溫(>1000℃)的熱化學儲熱材料、具有高導熱性能的復合相變材料，以及適用于生物醫療等領域的綠色環保蓄冷材料。同時，需攻克高溫熔鹽泵、高效換熱器等關鍵部件的制造技術，提升國產化率與系統可靠性。
（2）深化“儲能+”系統集成，邁向智慧化與精細化。未來的儲熱儲冷技術將不再是孤立的設備，而是深度融入能源互聯網的智能終端。應大力發展“儲熱儲冷+人工智能”的融合技術，利用數字孿生、大數據預測和智能優化算法，實現對儲熱儲冷系統的精準預測、協同調度與需求響應。此外，應探索儲熱儲冷與可再生能源、氫能、碳捕集等多能源系統的深度耦合模式，構建多能互補的綜合能源系統，最大化系統整體能效與經濟效益。
（3）創新商業模式與市場機制，激活產業內生動力。為推動儲熱儲冷技術從“政策驅動”向“市場驅動”轉變，亟需建立能夠充分體現其多維價值(如容量價值、調峰價值、碳減排價值)的電力市場與熱力市場機制。探索將儲熱儲冷納入容量市場、輔助服務市場，并開發基于碳交易的收益模式。同時，推廣合同能源管理、儲能租賃等多元化商業模式，降低用戶初始投資門檻，加速技術的商業化落地。
（4）加強國際標準與合作，構建全球化產業生態。隨著儲熱儲冷技術的全球化應用，統一的技術標準、測試規程和安全規范至關重要。未來應加強國際交流與合作，共同推動儲熱儲冷技術標準的制定與互認，消除貿易壁壘，促進全球產業鏈的協同發展。通過共享技術成果與示范項目經驗，加速儲熱儲冷技術在全球范圍內的規?；渴?，為全球能源轉型貢獻中國力量。
