中國儲能網訊：電池儲能系統是新型電力系統的關鍵組成部分，隨著大量?jī)?chǔ)能項目的部署，不少項目選址鄰近城市和農村的噪聲控制區域，儲能電站的噪聲控制存在較大的挑戰。無論是國內還是國外儲能項目，項目審批環節都存在環評（EIA），國外一些地方對噪聲要求尤為嚴苛，EIA環節需要專業機構提供噪聲評估報告。
一、噪聲評估相關術語
聲學環境 (Acoustic environment)：指一個區域或場所由所經歷的噪聲總量所表征的環境部分。
聲學質量目標 (Acoustic quality objective)：指在敏感受體的聲學環境中應經歷的最大噪聲水平。
背景蠕變 (Background Creep)：隨著某一地區新開發項目的建立，噪聲隨時間逐漸增加或爬升的現象。
敏感受體 (Sensitive Receptor)：測量噪聲的區域或場所。
分貝 (dB, Decibel)：用于在對數尺度上表示數值的導出單位。在聲學中，dB刻度用于測量聲壓級和聲功率級。
A計權分貝 (dB(A))：表示包含頻率計權（“A計權”）的單數值聲壓級，用以反映聲音的主觀響度。
赫茲 (Hz, Hertz)：聲波每秒振動頻率的測量單位。
聲壓級 (SPL, Sound Pressure Level)：由標準聲級計測量的聲壓水平。這與聲功率級（SWL）不同，它是接收到的聲音，而不是聲源固有的聲音。
聲功率級 (SWL, Sound Power Level)：聲源輻射的總功率的量度。它是聲源的基本屬性，與周圍環境無關。
LAeq,adj,1hr：連續穩定聲音的A計權聲壓級，經過音調特征調整，在1小時內的均方聲壓與隨時間變化的聲音相同。
LA1,adj,1hr：經過音調或沖擊特征調整的A計權聲壓級，在使用快速標準響應時間測量時，在1小時周期內有1%的時間超過該水平。
LA10,adj,1hr：經過音調或沖擊特征調整的A計權聲壓級，在1小時周期內有10%的時間超過該水平。
LA90,T：在測量時間T內有90%的時間超過的聲壓級，通常用于衡量背景噪聲水平。
Lmax 和 Lmin：分別指測量期間的最大聲級和最小聲級。
二、噪聲評估主要內容
1、現狀調查

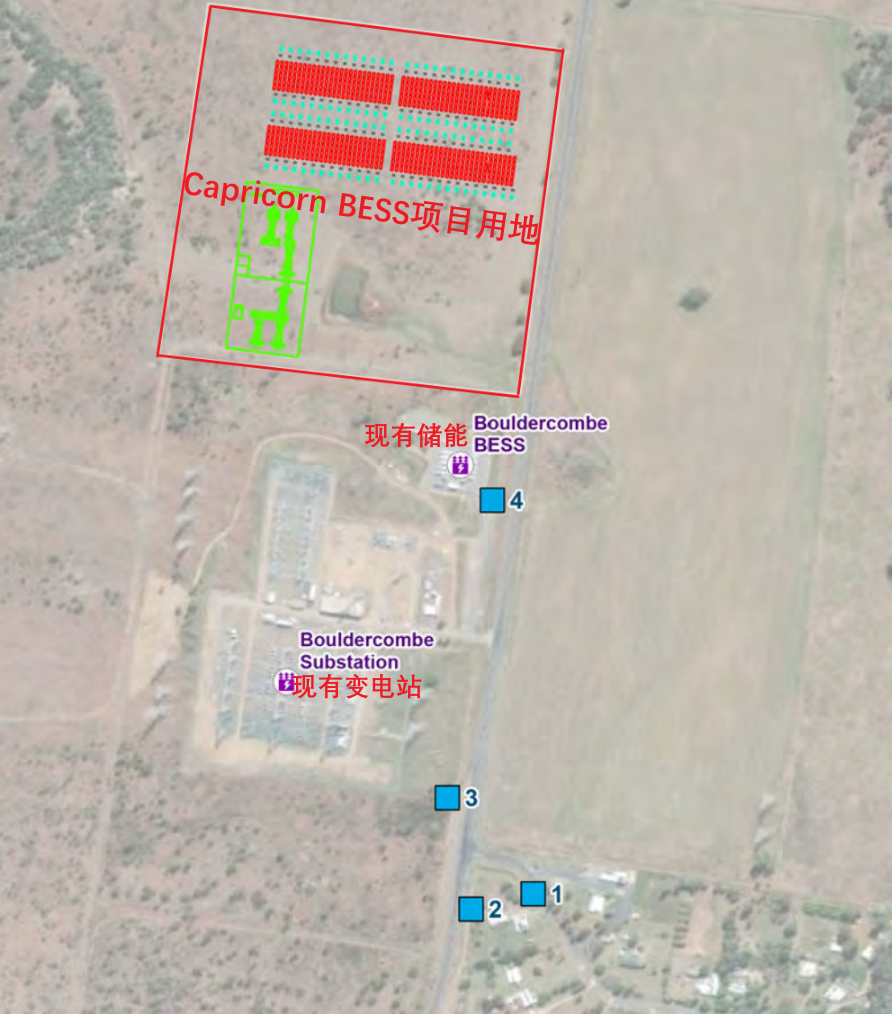

（1）調查項目選址地鄰近有哪些設施
如Capricorn BESS項目，選址鄰近現有變電站、現有儲能電站、公路。

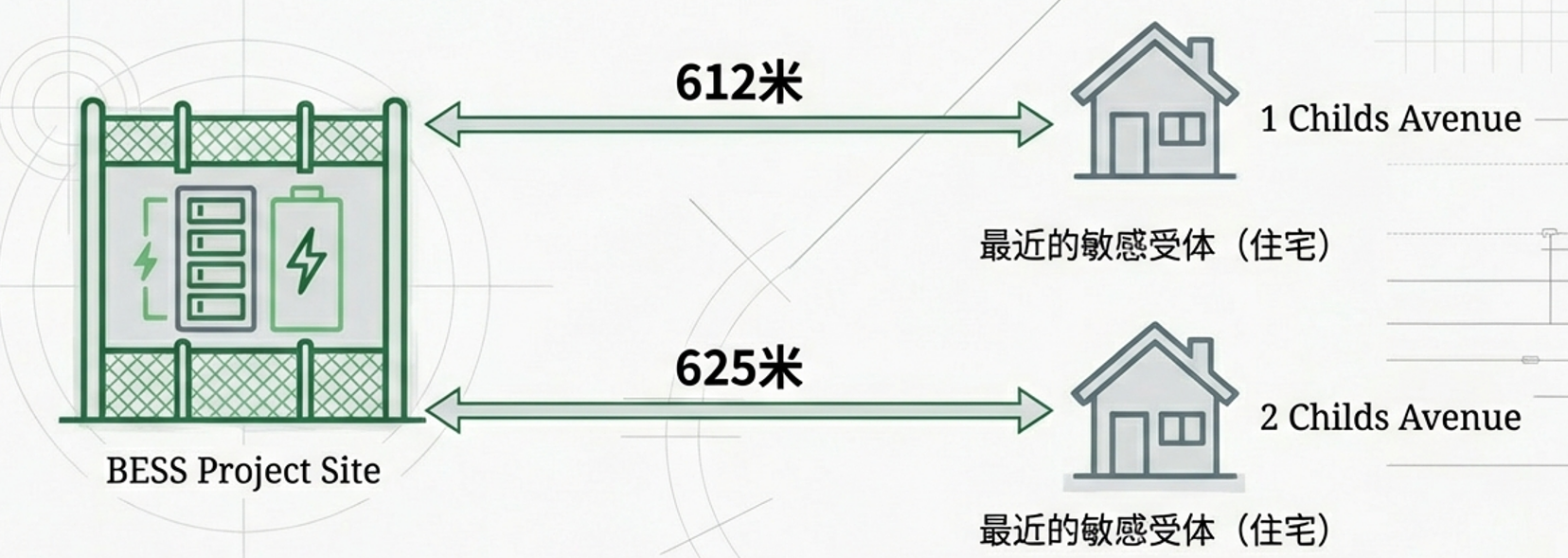

（2）根據項目選址地理位置，識別噪聲敏感受體。
如Capricorn BESS項目，噪聲敏感受體為上圖的，Child Avenue 1、Child Avenue 2
（3）測量項目選址地目前的背景噪聲水平，作為對比基準。

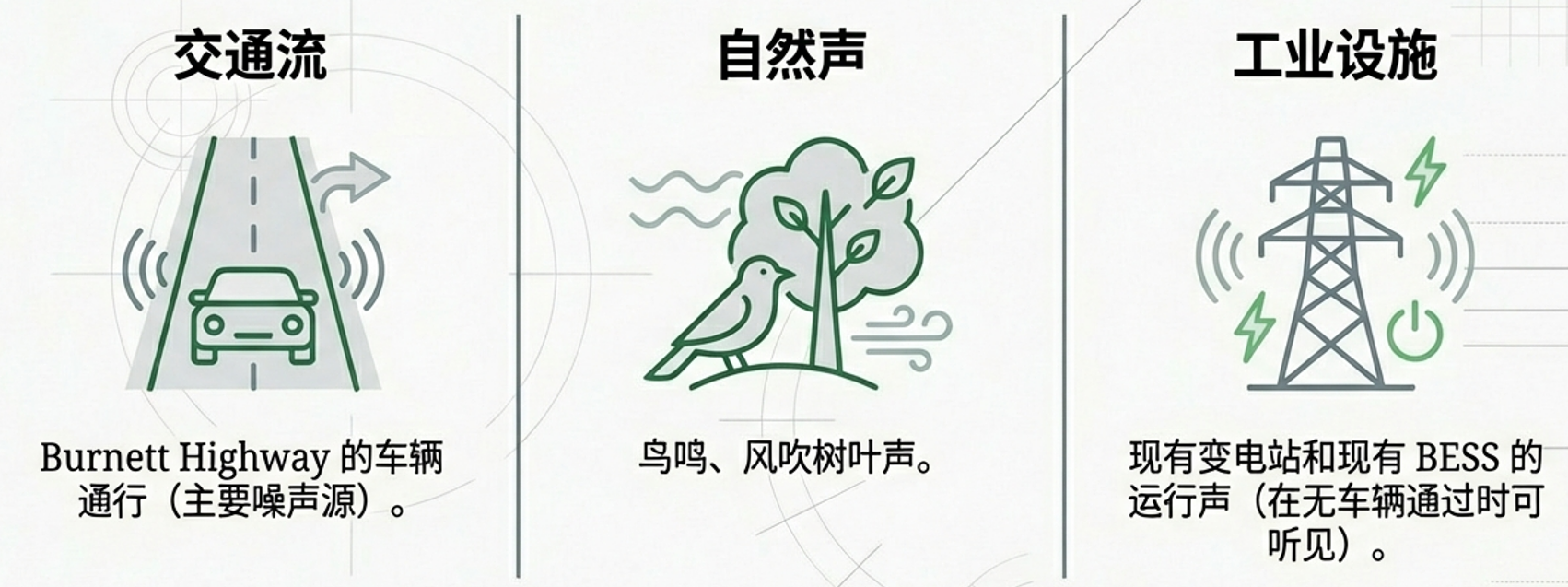

現有噪聲環境主要為鄉村特征，背景噪聲水平較低，但受到局部道路交通的間歇性影響。
基準噪聲監測數據
2、噪聲控制目標
（1）背景噪聲蠕變 (背景噪聲增量)
背景噪聲蠕變?cè)u(píng)估是噪聲評估的一部分，該評估項旨在防止背景噪聲隨著一個地區新開發項目的建立而逐漸升高。如澳大利亞昆士蘭州EPP2019規定變動噪聲（Project noise）不應超過現有背景噪聲（LA90,T） 5 dB(A) 以上。
（2）聲環境質量目標

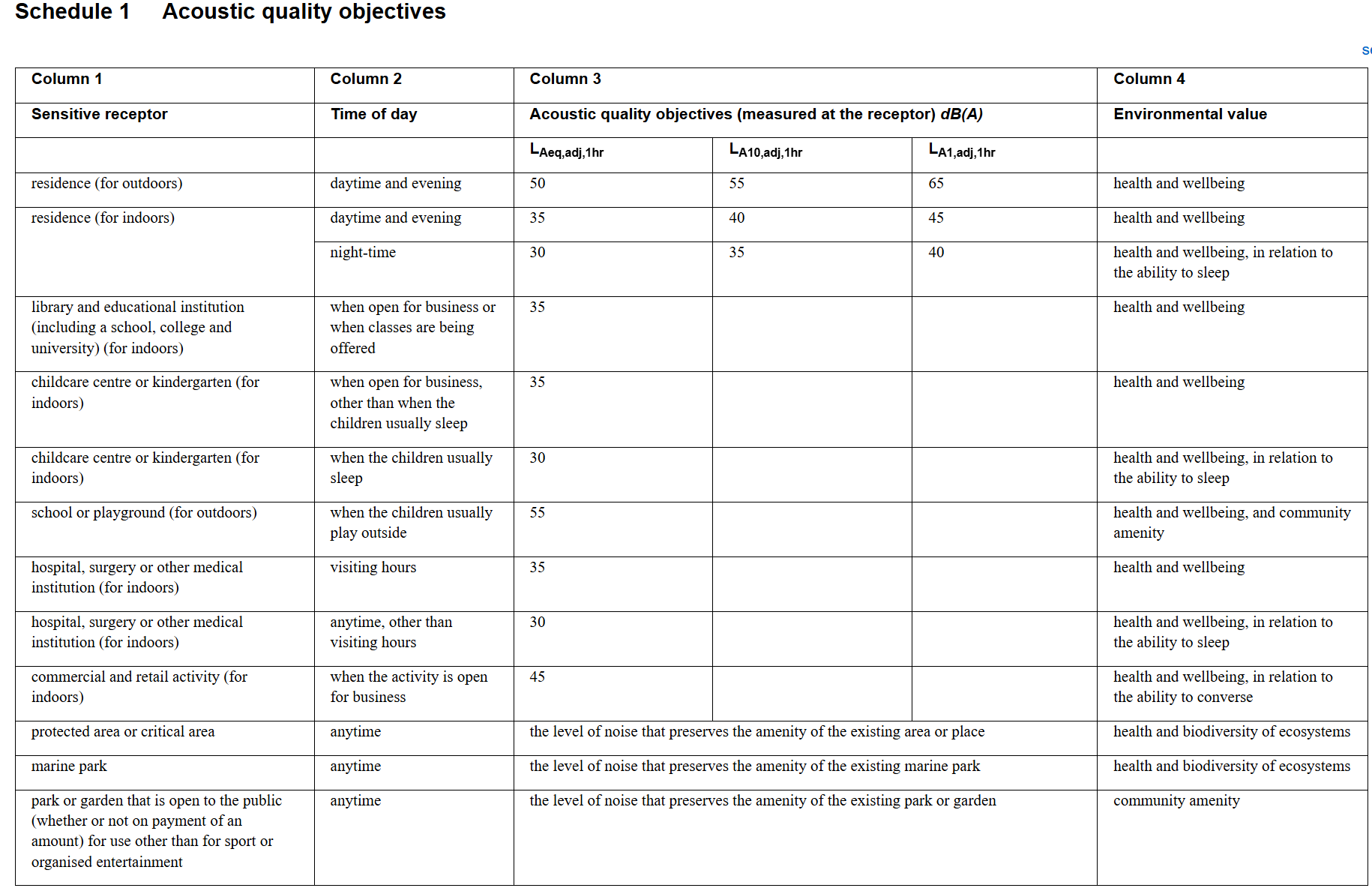

如EPP 2019 附表1 提供了不同類型的敏感受體對應的噪聲指標及其限值。
國內儲能電站涉及噪聲控制主要參考《聲環境質量標準》GB 3096-2008、《工業企業廠界環境噪聲排放標準》GB 12348-2008

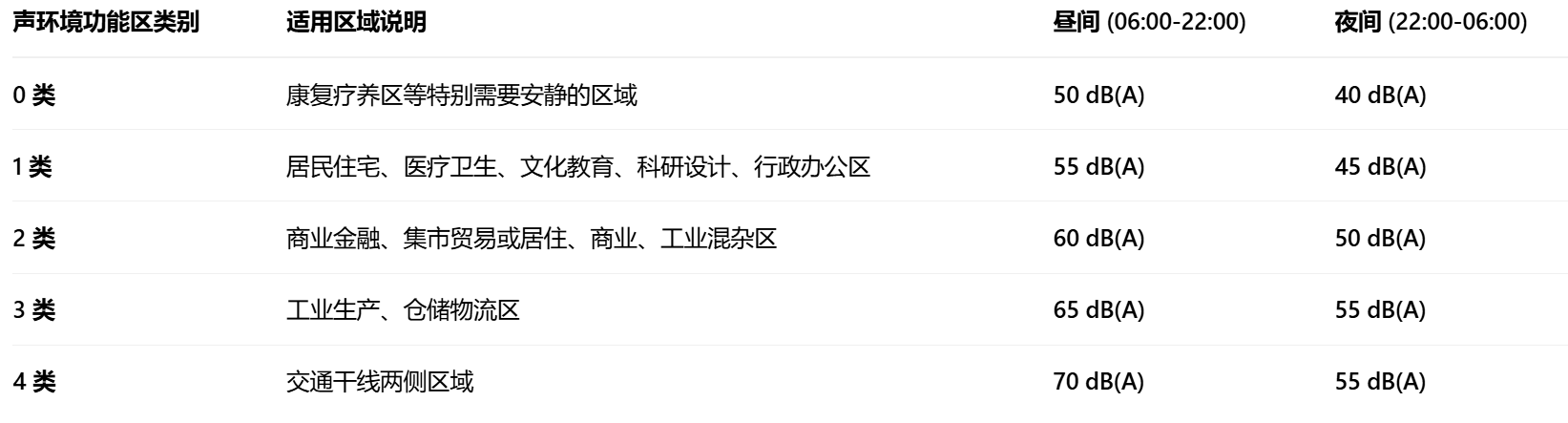

與EPP2019中的sensitive receptor類似，GB3096按區域的使用特點和環境質量要求，將聲環境功能區分為五類，各類及對應的噪聲目標如下：

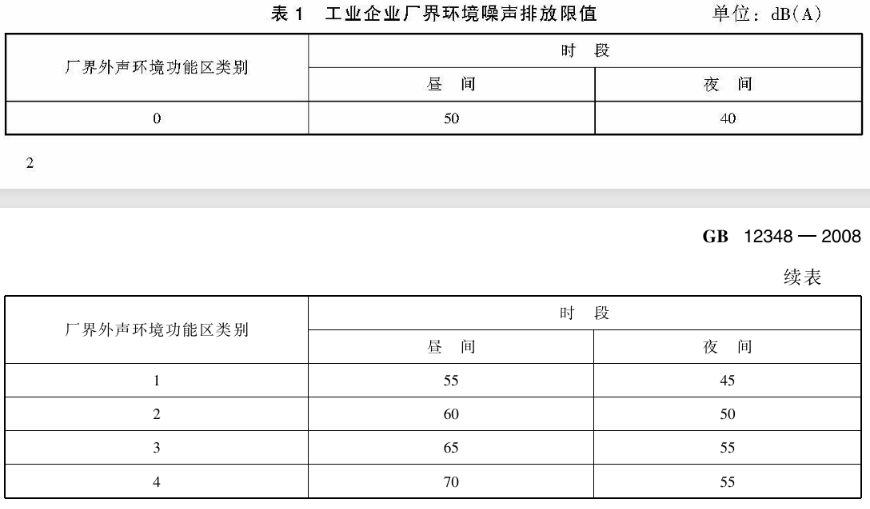

GB 12348根據廠界外的聲環境功能區類別，規定噪聲排放限值：
此外，GB12348還規定了夜間頻發噪聲的最大聲級超過限值的幅度不得高于10dB(A)，夜間偶發噪聲的最大聲級超過限值的幅度不得高于15dB(A)。當廠界與噪聲敏感建筑物距離小于1m，上表噪聲限值表示為室內測量且限值減去10dB(A)作為評價依據。
上述引用的GB3096、GB12348的噪聲限值，測量單位dB(A)對應的物理量為L(zhǎng)eq與前文術語LAeq,adj,1hr定義相同，計算公式為：
3、運行噪聲評估
（1）評估方法
在EIA階段一般采用軟件建模預測方法，噪聲建?？紤]了項目運行設備的聲功率級，并對幾何傳播的衰減、干預地面地形的聲屏蔽、地面效應、氣象效應和大氣吸收進行了調整。主流評估軟件如SoundPLAN、NoiseMap。
（2）模擬運行的噪聲源
根據廠家提供的設備噪聲數據，假定噪聲源位置并模擬噪聲源聲功率級。
（3）預測噪聲監測點的噪聲

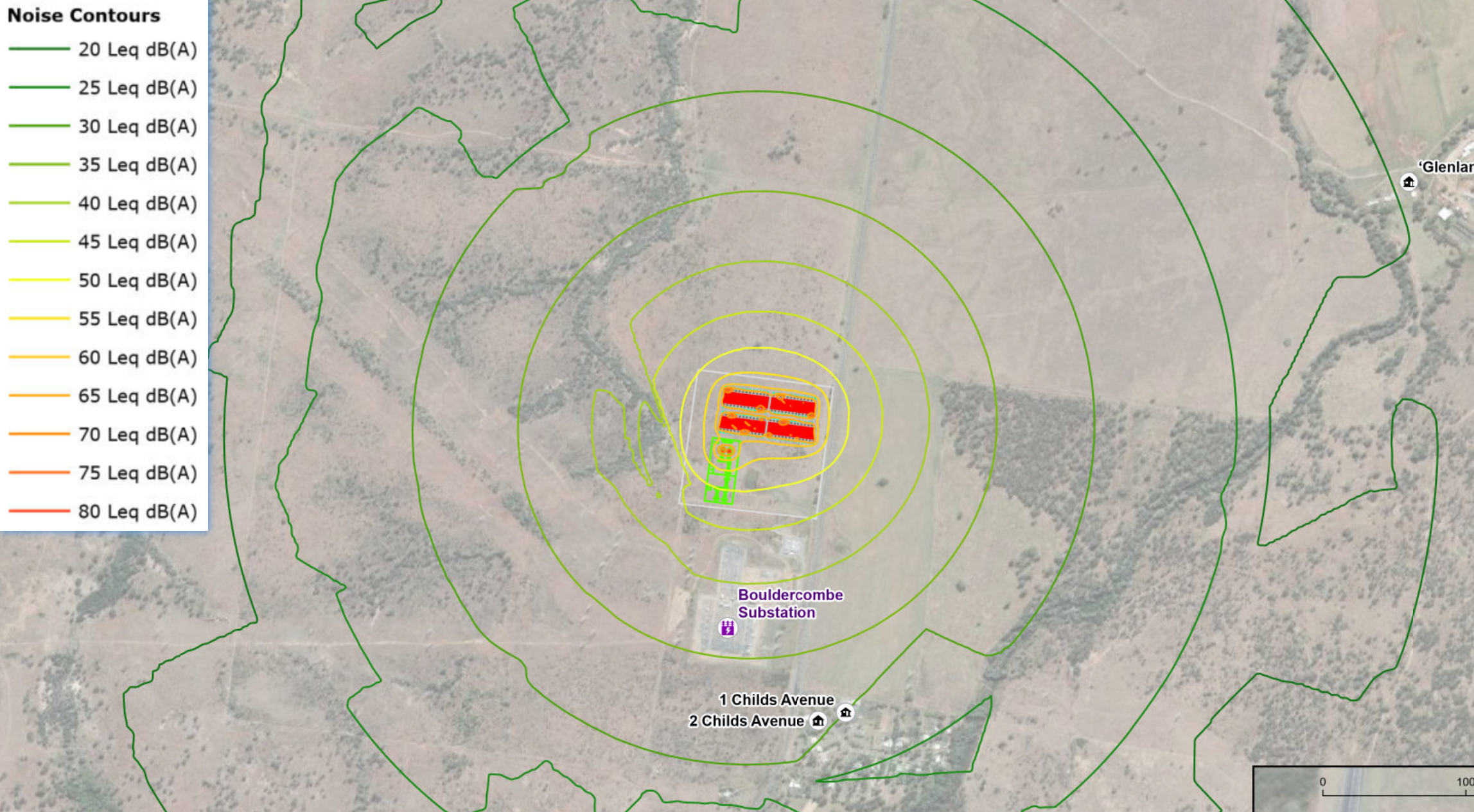

在噪聲模型和噪聲源基礎上，根據控制標準，預測監測點的噪聲級，并提供出等噪聲級輪廓。如Capricorn BESS項目，基于SoundPLAN的噪聲輪廓如下：
三、噪聲評估的主要挑戰
（1）獲取準確的噪聲數據

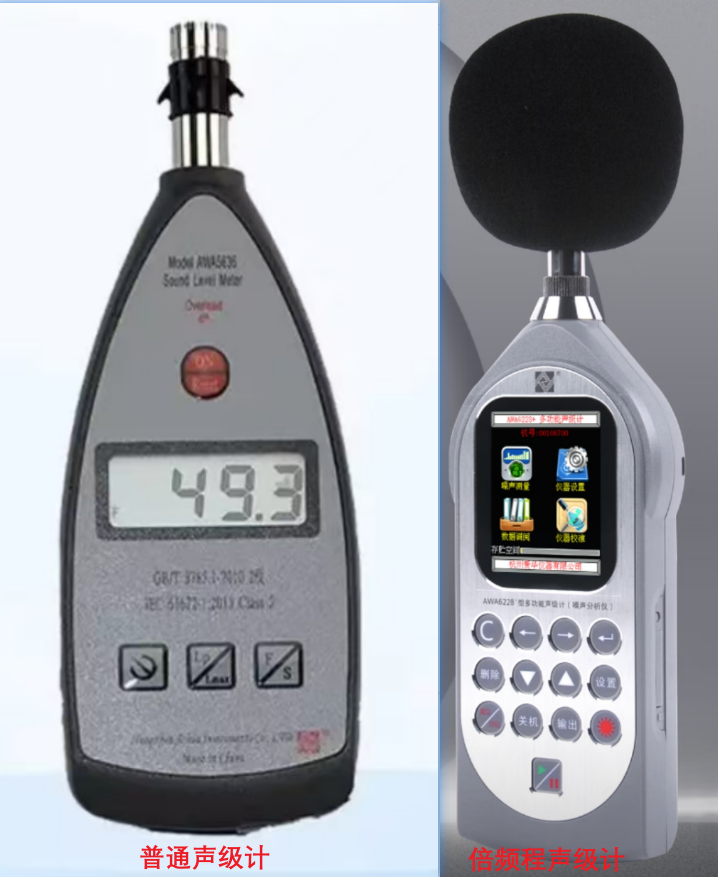

獲取準確的噪聲數據對于準確的噪聲評估至關重要。然而，制造商可能不愿意提供詳細的1/3倍頻程或特定方向性的聲功率級數據。這跟廠家使用的聲級計類型有關，目前市面上分普通聲級計（網上叫聲級計）、倍頻程聲級計（網上叫多功能聲級計），以下為二者圖片。
如Capricorn BESS項目，設備廠家提供的倍頻程數據如下：
CSI Solbank倍頻程數據

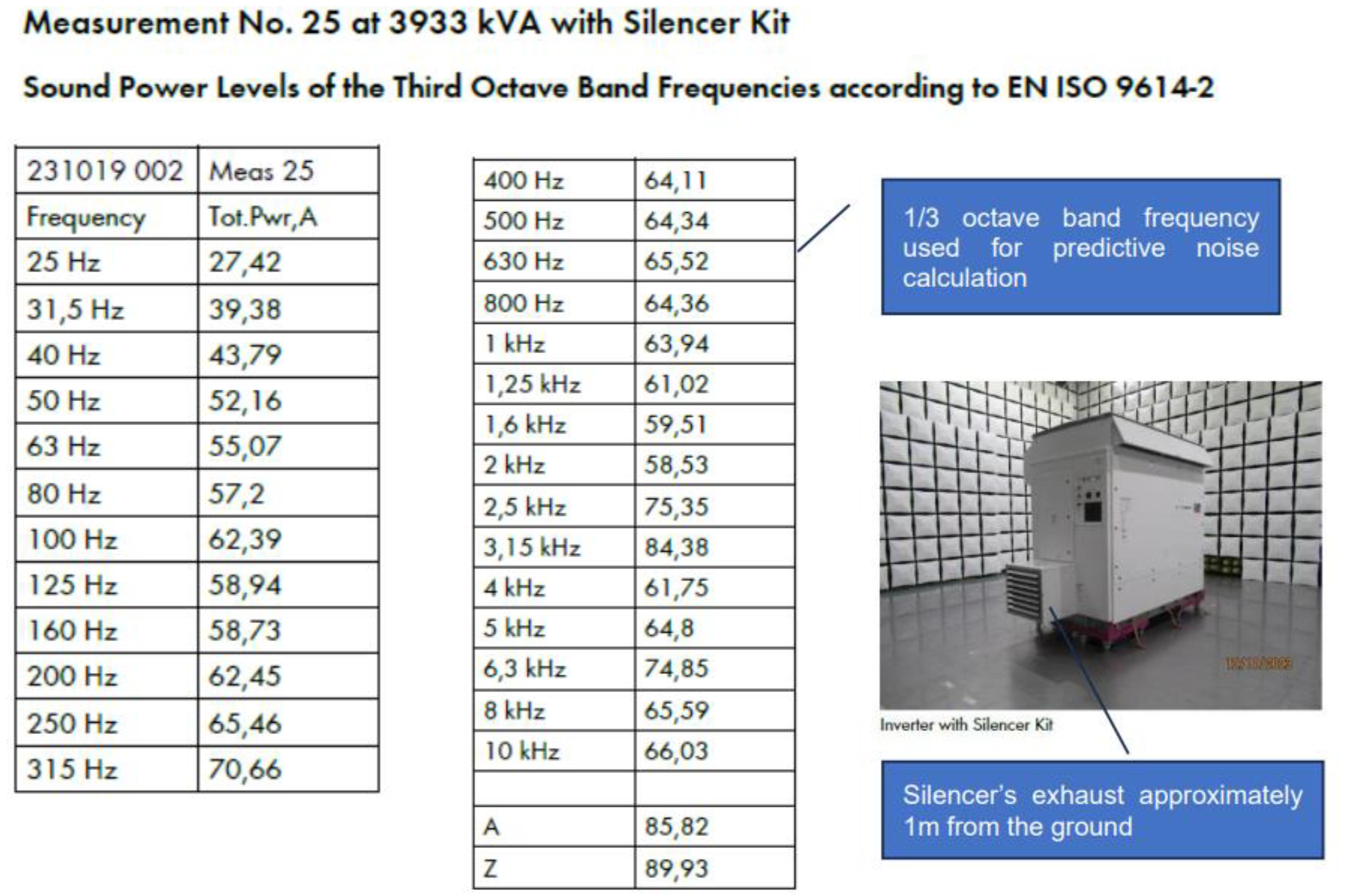

SMA inverter 倍頻程數據：

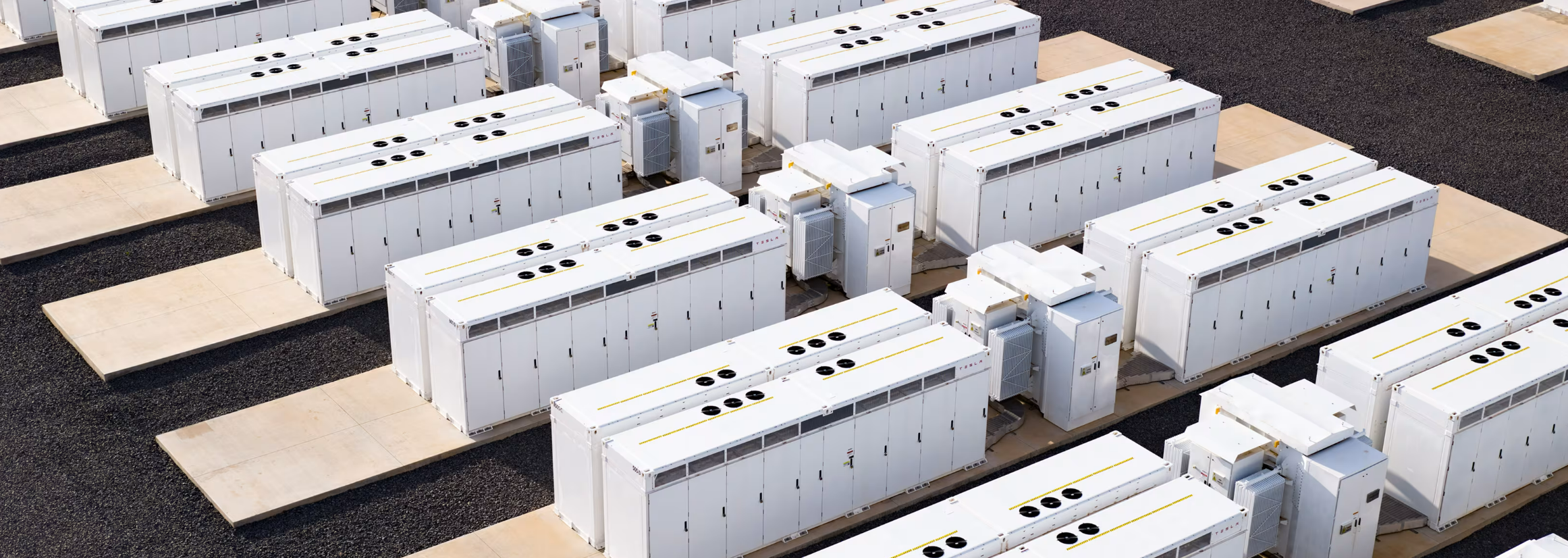

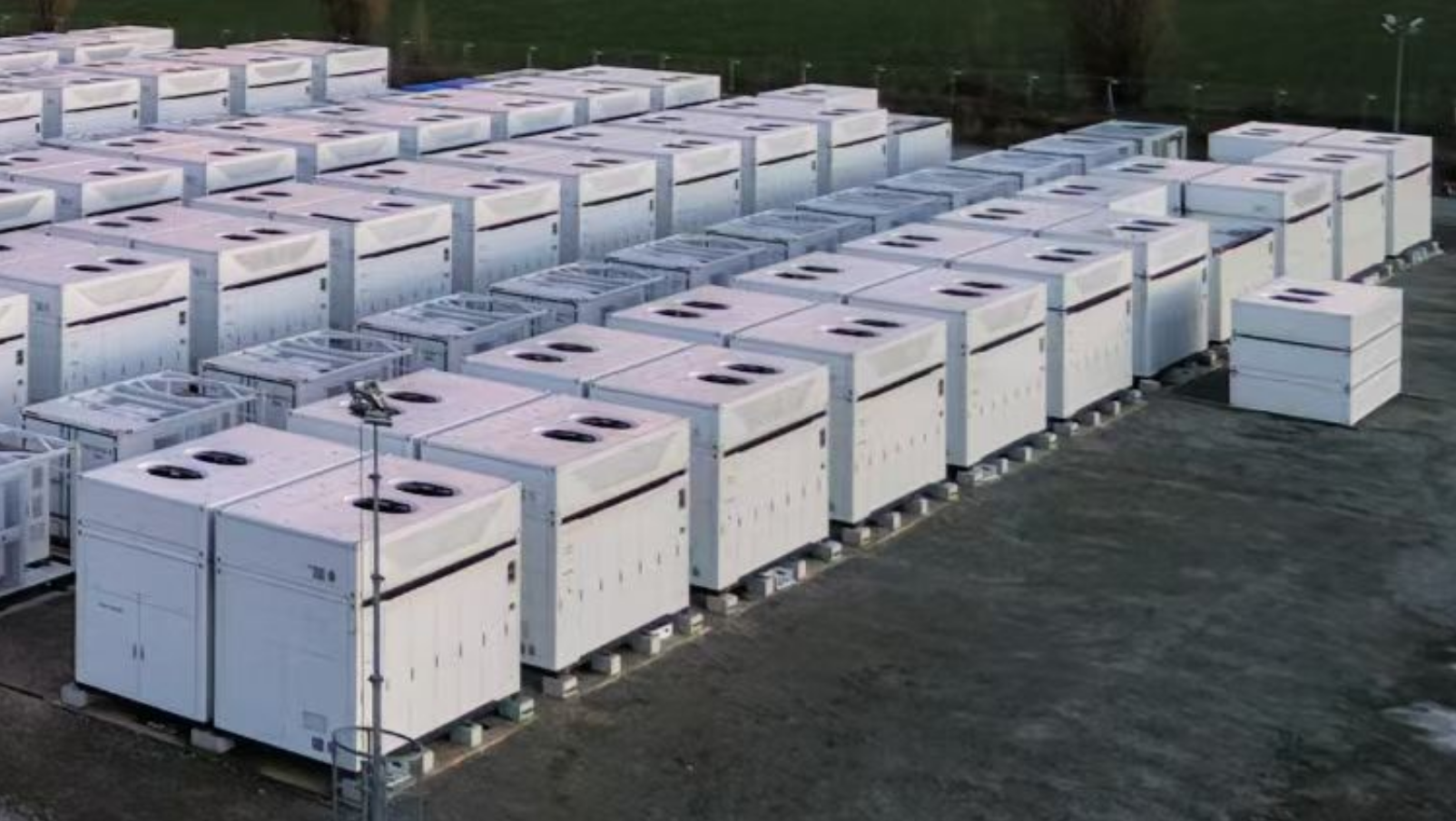

（2）儲能設備散熱風扇的位置，散熱風扇的位置會顯著影響噪聲的方向性。然而，頂部安裝的散熱風扇由于噪聲源升高而需要更高的隔音屏障，并且不能利用噪聲方向性來降噪。MP 2XL、PT2.0均是如此。

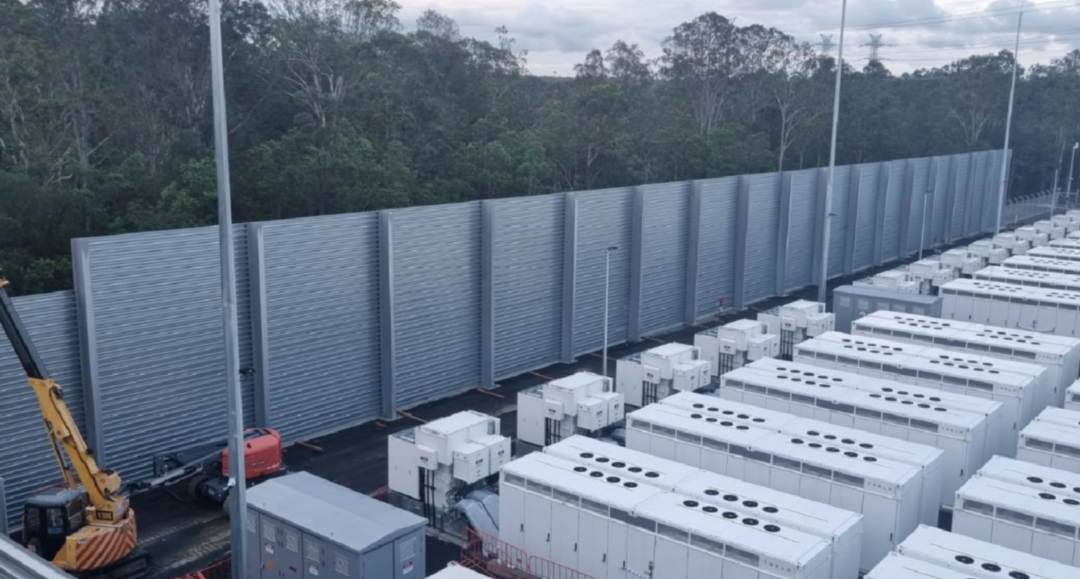

（3）隔音屏障的高度和有效性
隔音屏障是一種常用的緩解措施，但其有效性往往受到高度限制、成本和視覺影響等實際因素的限制?；谒u(píng)估噪聲源（側出風）的典型高度，任何圍擋電池單元和變壓器的噪聲屏障高度都必須超過 4 米才能有效發揮作用。特別對于頂出風的儲能設備，隔音屏障所需要的高度就更高了。如果需要的降噪目標超過8dB(A)，通常不能僅靠隔音屏障緩解噪聲，可能需要結合其他措施。
四、儲能設備常見的降噪措施
（1）噪聲方向和機組方向
儲能裝置的噪聲方向性，特別是那些帶有前置或側裝風扇的設備，會顯著影響噪聲傳播特性。優化這些儲能設備的朝向以盡量減少噪聲暴露是噪聲管理的第一步。
如英國某項目，最初未能滿足噪聲要求，廠家的解決方案：通過重新布局設備朝向，將噪聲指向遠離相鄰房屋的方向。
（2）隔音罩
在逆變器和冷卻風扇等產生噪音的組件周圍安裝隔音罩可以有效減少噪音排放。隔音百葉窗也可用于控制噪音，同時允許必要的通風。此外，一些BESS制造商提供配備可選聲衰減器的BESS容器。
1）側出風直流儲能艙隔音罩

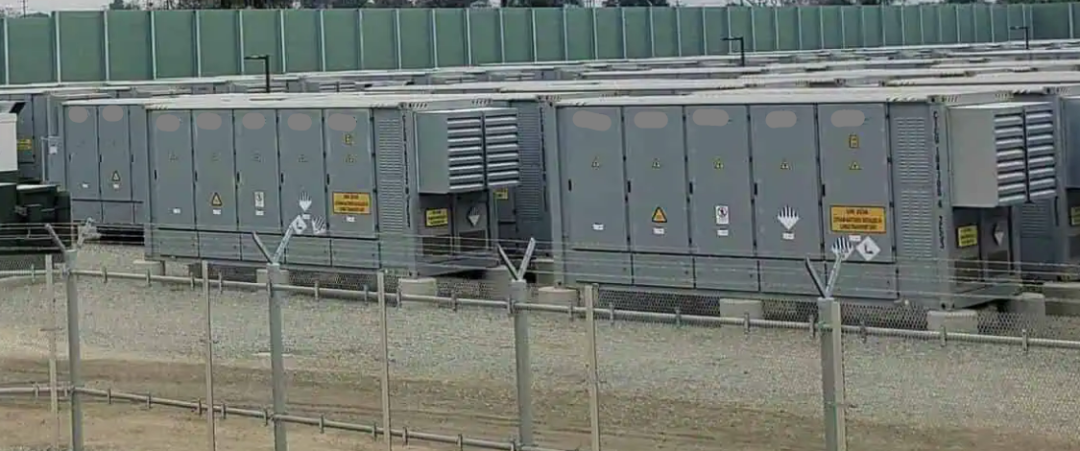

2）頂出風交流儲能艙隔音罩
3）PCS隔音罩
（3）調整風扇轉速
風扇是BESS項目中的重要噪聲源。通過在一天中的不同時間使用變速驅動器調整風扇速度，特別是在環境溫度較低的夜間降低速度，可以更有效地管理噪音水平。

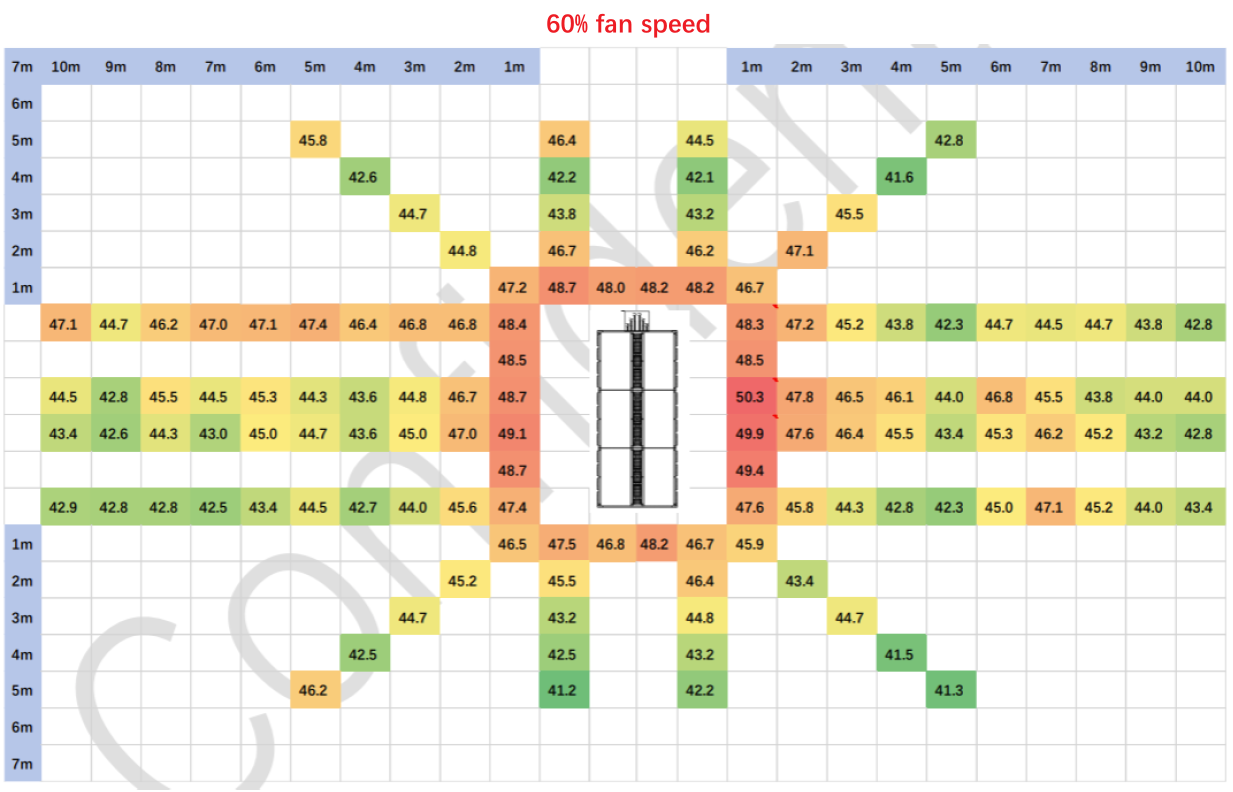

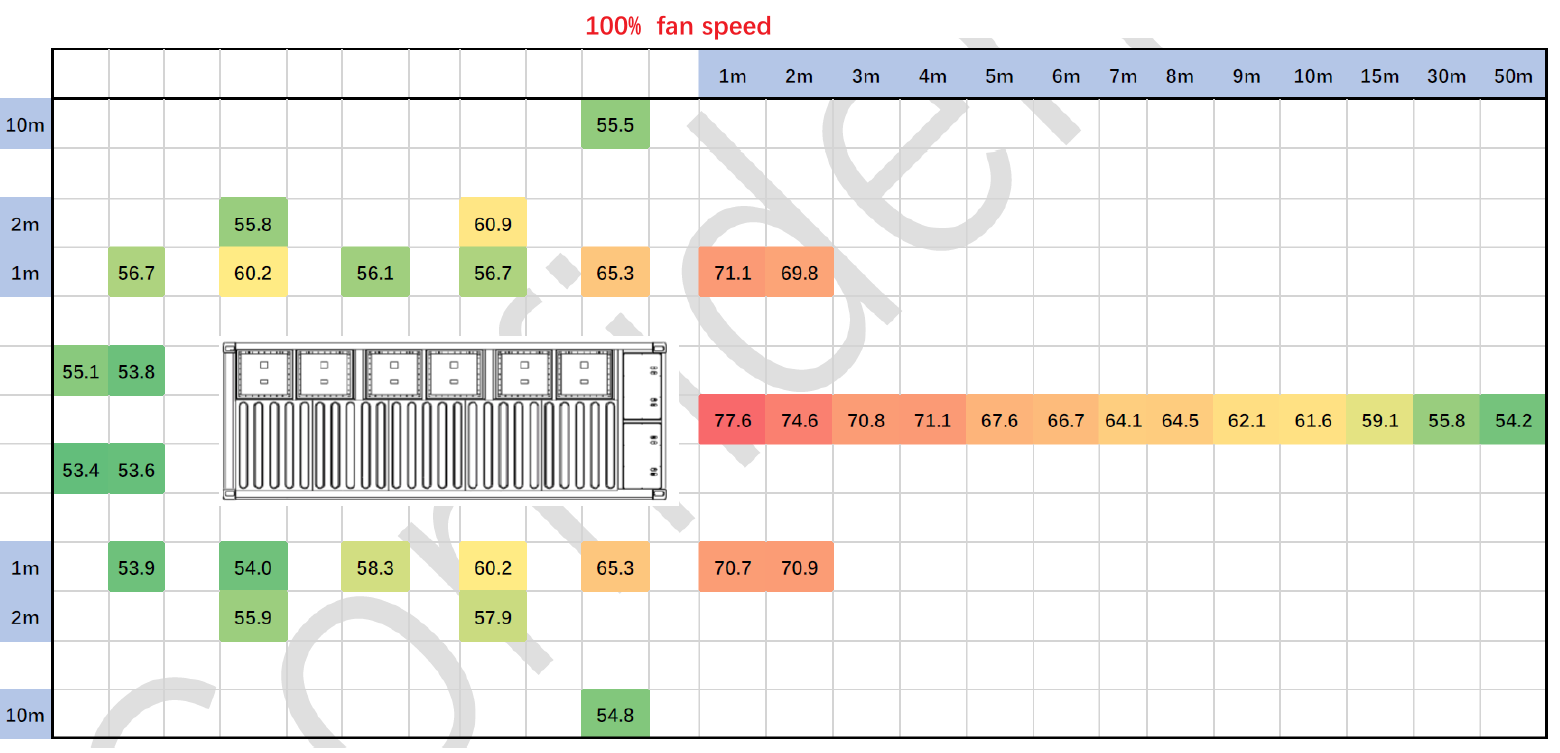

1）電池艙風扇100%、80%、60%轉速下的噪聲
2）變流升壓一體機風扇100%、80%、60%轉速下的噪聲
