摘要：通過研究一起光伏儲能電站磷酸鐵鋰電池預制艙火災，結合火災事故預警、初期處置、火災撲救、事故原因等環節，評估該儲能電站的消防安全可靠性，對該類場所的火災風險、消防設計、防火措施、消防管理、滅火處置等進行討論，并提出完善該類儲能電站相關消防標準法規、消防安全的對策建議。
關鍵詞：儲能電站；磷酸鐵鋰電池；熱失控；消防安全
2024年5月26日14時許，海南某市一70 MW農光互補型光伏儲能電站磷酸鐵鋰電池預制艙發生火災，火災造成1組電池預制艙燒毀，未造成人員傷亡，未蔓延擴大，未發生次生災害。本文基于該起火災調查和案例復盤，提出保障光伏儲能電站磷酸鐵鋰電池預制艙消防安全的對策建議。
1 儲能電站基本情況

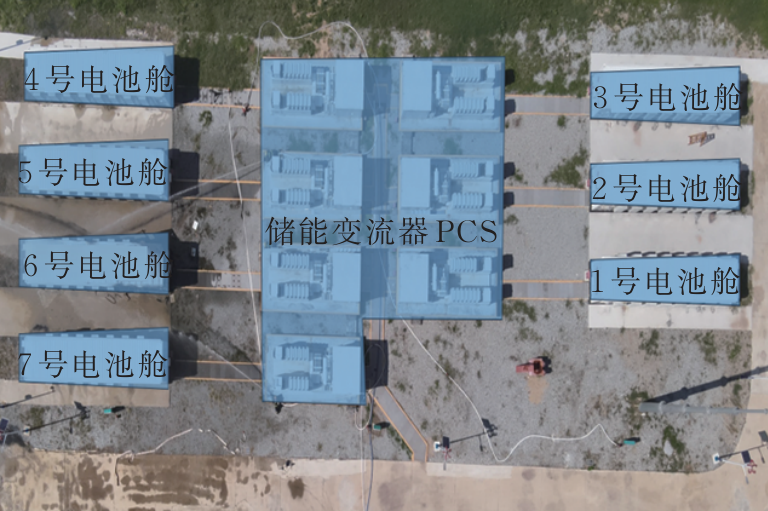

該農光互補型光伏儲能電站項目位于空曠地帶，周邊無其他建筑和場所。項目總占地面積約83 萬m2，總?cè)萘?0 MW，配套建設17.5 MW/35 MWh的儲能系統和約50 萬m2的農光互補農業大棚。項目已經實現全容量并網發電，儲能設備全部滿負荷投入運行。該儲能電站整體布局見圖1。
圖1 儲能電站平面示意圖

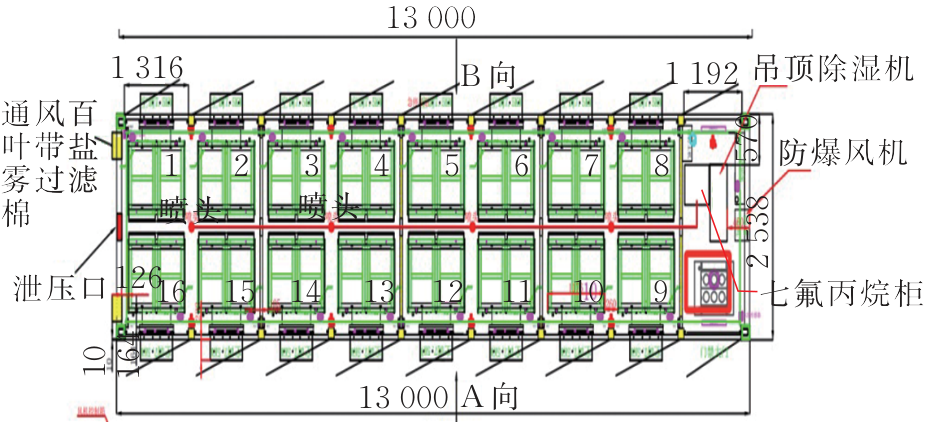

儲能系統為7組磷酸鐵鋰電池預制艙，能量為2.5 MW/5.16 MWh。每個預制艙由16個電池簇組成，每個電池簇的能量為322.56 kWh；每個電池簇由15個電池模組串聯組成，每個電池模組額定電壓為76.8 V、容量為280 Ah、能量為21.5 kWh；每個電池模組采用24只磷酸鐵鋰電芯串聯方式組成，單體電芯額定電壓為3.2 V、容量為280 Ah、能量為0.896 kWh。6號電池預制艙內部布局見圖2。
圖2 6號電池預制艙內部示意圖（單位：mm）
項目建有功率變換系統，設有7個儲能變流器PCS艙。設有能量管理系統EMS，對儲能系統進行綜合管理、平滑控制。設有電池管理系統BMS，由電池模塊管理單元BMU、電池簇管理單元BCU和電池堆/艙管理單元BSU組成，實時監測和記錄電池運行情況。并設有2 750 kVA的隔離變壓器。
儲能電站設有消防給水系統，建有5個地上式室外消火栓和1個216 m3的消防水池。每組電池預制艙設有火災自動報警系統、七氟丙烷氣體滅火系統、可燃?xì)怏w探測器和防爆型通風裝置。站內設有消防控制室和水泵房，配備了滅火器材，設有環形消防車道。
2 火災處置情況
2.1 火災處置經過
接警后，當?shù)叵啦块T立即啟動三級火警調派力量。消防力量到場后，了解到6號電池預制艙溫度異常過高、EMS反復告警、七氟丙烷氣體滅火系統已啟動、視頻監控發現艙內有火光、艙體有煙霧冒出，濃煙、明火逐步向整個預制艙蔓延。遂立即劃定安全區，疏散現場人員，切斷電源，并組織力量利用移動水炮、滅火機器人等遠程進行不間斷地冷卻和隔離，防止事故向附近電池艙蔓延。同時，啟動與地方氣象、水務、環保等部門的協作機制，與儲能電站企業、工程施工、電池廠家技術人員會商研判，利用無人機紅外技術、可燃?xì)怏w檢測儀、有毒氣體檢測儀、漏電監測儀等，實時監測電池艙表面溫度和現場毒害氣體濃度變化。
現場處置中，利用儲能電站站區內的2個地上式室外消火栓、1個216 m3消防水池，農光互補區1個2 000 m3農業用水水源及補水設施，保證了現場處置不間斷消防用水。經過24 h不間斷冷卻處置，有效控制了火勢范圍及蔓延危害，事故預制艙表面溫度持續低于70 ℃，現場可燃?xì)怏w濃度處于安全范圍。綜合研判現場情況、分析國內外事故案例并與相關專家溝通會商后，指揮部決定分批次打開電池簇艙門滅火，并強調個人防護和安全要求。2 h后，現場處置完畢。部分消防力量繼續留守觀察?；饒鎏幹糜脮r約26 h，滅火冷卻總用水量超過2 000 m3。
2.2 火災處置經驗
該起儲能電站火災發生后，事故預警、初期處置、滅火救援、現場防護等各方工作有效、積極，主要有以下經驗：
1）預警系統發揮作用。EMS能量管理系統、BMS電池管理系統及時預警、及時動作、客觀記錄，為及時發現和處置災情以及后續事故調查提供了重要支撐。
2）初期事故處置有序。事故發生后，管理系統及時動作，電池預制艙停止運行；火災報警、滅火系統正常啟動；值班人員第一時間撥打119電話報警；相關管理、技術人員及時到場。
3）偵察處置安全有力。消防力量到場后，第一時間了解管理系統和設備設施動作情況，迅速疏散在場人員，切斷站區電源，啟動部門和專業協作機制，利用技術手段全面監控現場安全條件。
4）滅火戰術準確有效?，F(xiàn)場指揮部與有關專家充分研判，采取“冷卻控制、防蔓延、防傷亡”戰術，遠程使用移動水炮、滅火機器人不間斷進行冷卻和隔離，并進行實時技術監測，有效防止了衍生災害。
5）開艙滅火慎重果斷。現場指揮部綜合研判冷卻控制情況和火場溫度、安全條件，打開站內其他電池預制艙了解艙內設施和結構，強化攻堅組安全防護，成功開艙滅火。
6）戰勤保障全面有力。滅火作戰持續時間長，消防員個人防護、消防裝備、消防水源以及后勤保障各方面有序有力。特別是附近1處2 000 m3的農業用水，為不間斷冷卻用水提供了重要支撐。
3 火災調查情況
該地啟動火災調查區域協作機制，并邀請全國火災調查專家、消防科研機構專家參加。現場勘驗時，全程落實有害氣體現場監測和個人安全防護。
經查EMS告警記錄，當日午時，6號PCS艙儲能系統開機，充電壓板投入，滿功率開始充電；約1 h后，6號PCS艙4簇控制系統突然頻繁緊急關機、復歸；又1 h后，視頻監控發現6號電池預制艙電氣室中間底部出現火光，6號電池預制艙BMS三級故障，觸發6號電池預制艙消防報警，七氟丙烷氣體滅火裝置啟動。在場人員發現處置無效，立即打119電話報火警。
經勘查，6號電池預制艙全部過火，各電池模組安全閥全部開啟，七氟丙烷鋼瓶高溫變色，氣體全部釋放。拆除6號電池預制艙全部電池簇進行比對，16個電池簇?zé)龘p情況見圖3。

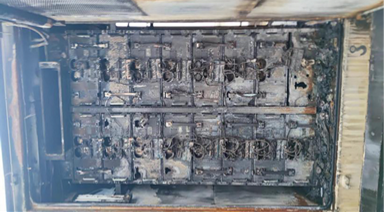

2號電池簇?zé)龘p程度較重，其他電池簇的燒損程度隨著與2號電池簇的距離依次減輕。2號電池簇各電池模組過火，外觀基本完好，燒損程度下重上輕，底部配電箱全部燒毀。6號PCS艙對應1號、2號電池簇防雷裝置燒損，有過壓短路痕跡。2號電池簇及內部電池模組燒損情況見圖4。
圖3 6號電池預制艙電池簇?zé)龘p情況
圖4 2號電池簇及內部電池模組燒損情況

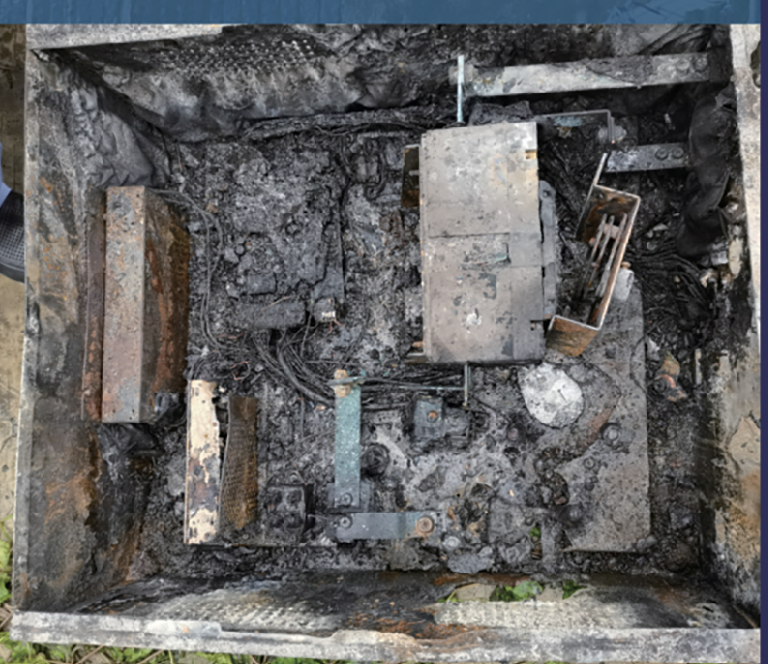

2號電池簇底部配電箱燒損情況見圖5。
圖5 2號電池簇配電箱燒損情況
綜合調查情況，判定起火原因為6號電池預制艙內2號電池簇底部配電箱因外部高壓沖擊短路起火。
4 火災暴露的消防安全問題
通過火災調查及各方深入會商討論，儲能電站磷酸鐵鋰電池預制艙存在以下消防安全問題。
1）鋰電池的火災危險性等級劃分標準、消防安全定性分類偏低。GB 51048-2014《電化學儲能電站設計規范》第11.1.3條，將鋰電池火災危險性確定為戊類，并基于此規定了相關的平面布局、建筑防火、消防設施、消防管理等系列要求；GB/T 42288-2022《電化學儲能電站安全規程》等標準也以戊類火災風險為基礎提出相對較低的消防安全要求。由于國家標準將鋰電池火災危險性確定為戊類，導致實踐中鋰電池儲能電站消防安全設防標準偏低。有專家認為這一定性不符合鋰電池的本質危險性，需要重新評判規劃。比如，北京市地方標準DB11/T 1893-2021《電力儲能系統建設運行規范》第4.2.2條，將鋰離子電池火災危險性確定為甲、乙類，并設定了較高的消防安全標準。
2）電池預制艙消防系統應對火災的效果不明顯，儲能電站設計標準規范缺少滅火系統相關要求。本起事故的儲能電站在電池預制艙設置七氟丙烷氣體滅火系統，事故發生時已聯動釋放，但沒有成功滅火，使用效果不顯著。有的儲能電站在電池艙同時設有氣體滅火系統和自動噴水滅火系統，有的地方探索使用壓縮氮氣泡沫滅火系統、新型氣溶膠滅火系統等。GB 51048-2014《電化學儲能電站設計規范》并未強制規定設置滅火系統。但基于鋰電池火災特性，在內部滅火系統失效后，需要保障外部具備有效的滅火、隔離措施。本起事故儲能電站消防用水設計嚴重不足，實戰中無法保障冷卻隔離用水需要；鋰電池預制艙間的防火間距僅3 m，事故發生時無法有效防止火災蔓延和進行滅火展開；儲能電站消防設施和消防裝備嚴重不足，缺少嚴格的防火防爆設計要求。
3）儲能電站消防安全能力建設不充足，相關消防法規需要同步調整支持。儲能電站是新能源領域的關鍵基礎設施，其內部儲存的能量密度高、火災風險高，但是當前的消防管理策略通常將其視為普通社會單位處理。在法律法規方面，現行的《消防法》等法律體系不包含針對此類新興產業專職消防隊伍建設的要求，導致儲能電站的消防安全保障制度不適應需求，無法構建高效、專業的消防應急體系。此外，儲能電站專業技術人員在消防安全管理領域的專業性、實戰經驗、有效處置能力不足，無法保障火災初期的響應速度，有增加火災蔓延和擴大損失的風險。因此，完善儲能電站的消防能力建設并推動相關消防法規的修訂，已成為保障新能源產業安全發展的迫切需求。
4）磷酸鐵鋰電池?zé)崾Э睾蟠嬖诒L(fēng)險，滅火處置應對措施存在爭議。本起事故起火原因為電池模組外部配電盤電氣短路，屬于外部火源引發，電池模組內部反應不夠充分，毒害氣體釋放量有限，爆炸風險相對較小。但關于磷酸鐵鋰電池?zé)崾Э睾蟊ǖ目赡苄匀源嬖谳^大爭議。
5）儲能行業安全、儲能電站火災風險評估未受到足夠重視，缺少專業監測及定期審查。為落實能源安全戰略，國家發展改革委、國家能源局印發《關于加快推動新型儲能發展的指導意見》《“十四五”新型儲能發展實施方案》等，電化學儲能電站發展迅速，市場環境和商業模式初步建立。至2023年底，我國已投入運行的電力儲能項目累計裝機規模達86.5 GW，同比增長45%。伴隨新型儲能的高質量、規模化、集成式發展，國內外電化學儲能安全問題日益引起關注。2024年5月15日，美國加利福尼亞州 Gateway三元鋰離子電池250 MW儲能電站站房式儲能系統發生火災，并多次復燃，持續2周才被撲滅。從整個新能源行業系統看，儲能電站火災需引起高度關注，急需開展相關風險評估工作。
5 儲能電站消防安全措施
當前，新型儲能技術發展迅速，但相關安全標準和技術規范滯后、防滅火措施不到位、消防管理專業化水平不足。為保障新型儲能產業安全發展，建議以加強風險管理為基礎保障，提高消防安全技術標準、管理能力，構建并持續完善滅火應急處置機制，同步建立行業消防安全風險評估體系。
5.1 以火災高危單位風險管理為基礎
試驗表明，在熱失控條件下，鋰離子電池?zé)峤鈿怏w爆炸下限為6.22%、上限為38.4%，比常見可燃?xì)怏w爆炸極限范圍寬，且風險更大。2024年4月27日，德國尼爾莫爾商業區某磷酸鐵鋰電池儲能集裝箱發生火災，當?shù)叵绬T到場并咨詢運營商后，打開正在冒煙的儲能集裝箱時發生爆炸，造成2名消防員受傷。鋰電池火災危險性應主要依據其熱失控后釋放的可燃?xì)怏w的風險確定。建議消防標準規范和消防法規將鋰離子電池火災危險性確定為甲、乙類，將儲能電站界定為火災高危單位，并以此為基礎，規范設置消防安全設施，并開展消防安全管理。
5.2 提升消防安全技術標準
建議盡快修訂國家標準GB 51048-2014《電化學儲能電站設計規范》，取消將鋰電池火災危險性定為戊類的規定，按照甲、乙類火災危險性，提高鋰電池儲能電站耐火等級、防火間距、防火防爆、消防設施等方面的消防設計要求。當電池艙內部氣體滅火系統無效時，采用遠程噴水冷卻隔離、管網供水浸沒滅火等戰術非常重要?？煽紤]在每個電池預制艙增設消防水泵接合器和局部應用的開式自動噴水滅火系統，以每個電池簇中每個電池模組為單元進行設置，確保有效浸沒電池模組。鋰電池預制艙應當增設消防水泵接合器和開式自動噴水滅火系統，并增設泄壓措施。站內室外消火栓旁應增設水槍、水帶、扳手等器材箱；可根據實際情況增設固定式室外消防水炮。同時，考慮增加消防用水量，修訂消防用水計算標準，火災延續時間宜以5 h以上計算，并明確備用水源。
5.3 提高消防安全管理能力
在修訂《中華人民共和國消防法》《中華人民共和國安全生產法》時，針對儲能產業新風險，增設相關制度和規定。明確距離當?shù)叵勒据^遠的中大型電化學儲能電站，應當建立企業專職消防隊，增設防爆、防毒、防觸電等專業裝備；儲能電站應按照高危單位安全要求，建立風險分級管控和隱患排查整治雙重預防機制，管理人應具備相關的安全職業資格。同時，持續推進儲能電站消防安全標準化建設，加強對無人值守儲能設施的信息化管理和定期巡查，明確人防、物防、技防標準和運行維護安全措施。明確各管理系統異地或云存儲要求，規范BMS、EMS數據存儲管理標準，確保發生事故后可通過數據溯查分析。企業應建立儲能專家協作機制，加強運維、巡查人員專業化安全培訓，每半年進行一次全流程實戰化消防演練。建議制定《電化學儲能電站消防安全管理》國家標準，填補安全管理標準空白，可吸納國家能源局《防止電力生產事故的25項重點要求（2023版）》的相關剛性內容。
5.4 完善滅火應急處置機制
針對磷酸鐵鋰電池預制艙火災熱失控后有較大爆燃爆炸的可能性，不應盲目開艙滅火。在火災處置中，應堅持“以人為本、安全第一”的原則，優先疏散人員、切斷電源，加強現場安全監測，審慎開艙滅火，有效防止觸電、中毒、爆燃、爆炸等衍生危害?；馂?zāi)處置中，應堅持“科學施救、穩妥處置”原則，第一時間了解EMS、BMS等管理系統動作及視頻監控情況，加強與相關專家溝通，積極利用滅火機器人、移動水炮等遠程出水，有效發揮無人機遠程偵察和紅外溫度監測等作用，近戰、攻堅力量務必加強個人安全防護。磷酸鐵鋰電池預制艙火災撲救耗時長，用水量大，處置難度大，平時應加強預案熟悉、現場勘查和合成化、實戰化演練。
5.5 建立行業消防安全風險評估體系
建立儲能電站行業消防安全評估機制，對新的國家標準出臺前已經建設并投入使用的電化學儲能電站，通過明確評估目標、確定評估依據、全面組織核查、綜合分析評判等開展安全風險評估。組織專業團隊對儲能電站進行實地檢查，重點檢查電池組、電氣設備、消防設施等關鍵部位，研提改進措施、優化安全管理，持續加強儲能電站的本質安全。針對區域性儲能安全，定期組織開展專業化綜合評估，建立健全儲能產業火災高風險單位“黑名單”制度，落實監管、督促整改，確保進退有序、安全發展。
