中國儲能網(wǎng)訊：
【研究背景】
全固態(tài)電池長期被譽(yù)為“終極電池技術(shù)”，因其高能量密度、快充能力、寬溫域和高安全性而備受期待。然而，隨著研究的深入，其大規(guī)模應(yīng)用的可行性正面臨嚴(yán)峻挑戰(zhàn)。東京大學(xué)與早稻田大學(xué)聯(lián)合團(tuán)隊在《Joule》上發(fā)表綜述，首次系統(tǒng)性評價了全固態(tài)電池在能量密度、界面穩(wěn)定性、熱管理及成本方面的實(shí)際優(yōu)勢，呼吁學(xué)界以更嚴(yán)謹(jǐn)?shù)目茖W(xué)態(tài)度重新評估其技術(shù)路徑。
【成果簡介】
本研究通過對比固態(tài)與液態(tài)電解質(zhì)的物理化學(xué)特性，指出固態(tài)電解質(zhì)因強(qiáng)庫侖相互作用需引入重元素（如硫、硒、鍺）以降低鋰離子遷移能壘，導(dǎo)致其密度比液態(tài)電解質(zhì)高30%以上，反而可能拉低電池級能量密度。團(tuán)隊進(jìn)一步剖析了全固態(tài)電池的四大應(yīng)用場景（厚電極、簡化熱管理、高活性材料、雙極結(jié)構(gòu)），發(fā)現(xiàn)這些“優(yōu)勢”在實(shí)際規(guī)?；瘧?yīng)用中均存在顯著局限性——例如厚電極需在≥10 MPa高壓和≥60℃高溫下才能實(shí)現(xiàn)穩(wěn)定循環(huán)，且僅適用于小型紐扣電池尺度。尤為關(guān)鍵的是，固態(tài)電池的安全性并未因去除液態(tài)電解液而根本解決，硫基電解質(zhì)遇濕生成劇毒H2S、與富鎳正極材料接觸可自發(fā)起火，且鋰枝晶更易沿晶界生長引發(fā)熱失，且原材料與制造成本居高不下，短期內(nèi)難以商業(yè)化。研究成果發(fā)表于頂級期刊《Joule》，標(biāo)題為“A critical outlook for large-scale all-solid-state batteries”。
【研究內(nèi)容】
1. 固態(tài)電解質(zhì)的本征局限性——重量與電導(dǎo)率的博弈
本研究通過對比液態(tài)與固態(tài)電解質(zhì)的離子傳輸機(jī)制，揭示固態(tài)電解質(zhì)需依賴重原子（如S2-、Ge4+）維持結(jié)構(gòu)穩(wěn)定性，導(dǎo)致其密度顯著高于液態(tài)體系。例如，典型硫化物固態(tài)電解質(zhì)的密度高達(dá)1.8-2.1 g/cm3，而液態(tài)電解質(zhì)僅1.2-1.3 g/cm3，直接削弱電池的質(zhì)量能量密度。此外，固態(tài)電解質(zhì)在材料級別的離子電導(dǎo)率（10-4–10-2 S/cm）仍低于高性能液態(tài)電解質(zhì)（如1.3 mol/L LiFSI/氟代乙腈，可達(dá)10-2 S/cm），且其測量常依賴不切實(shí)際的高壓條件（>10 MPa），與實(shí)際電池運(yùn)行環(huán)境脫節(jié)。

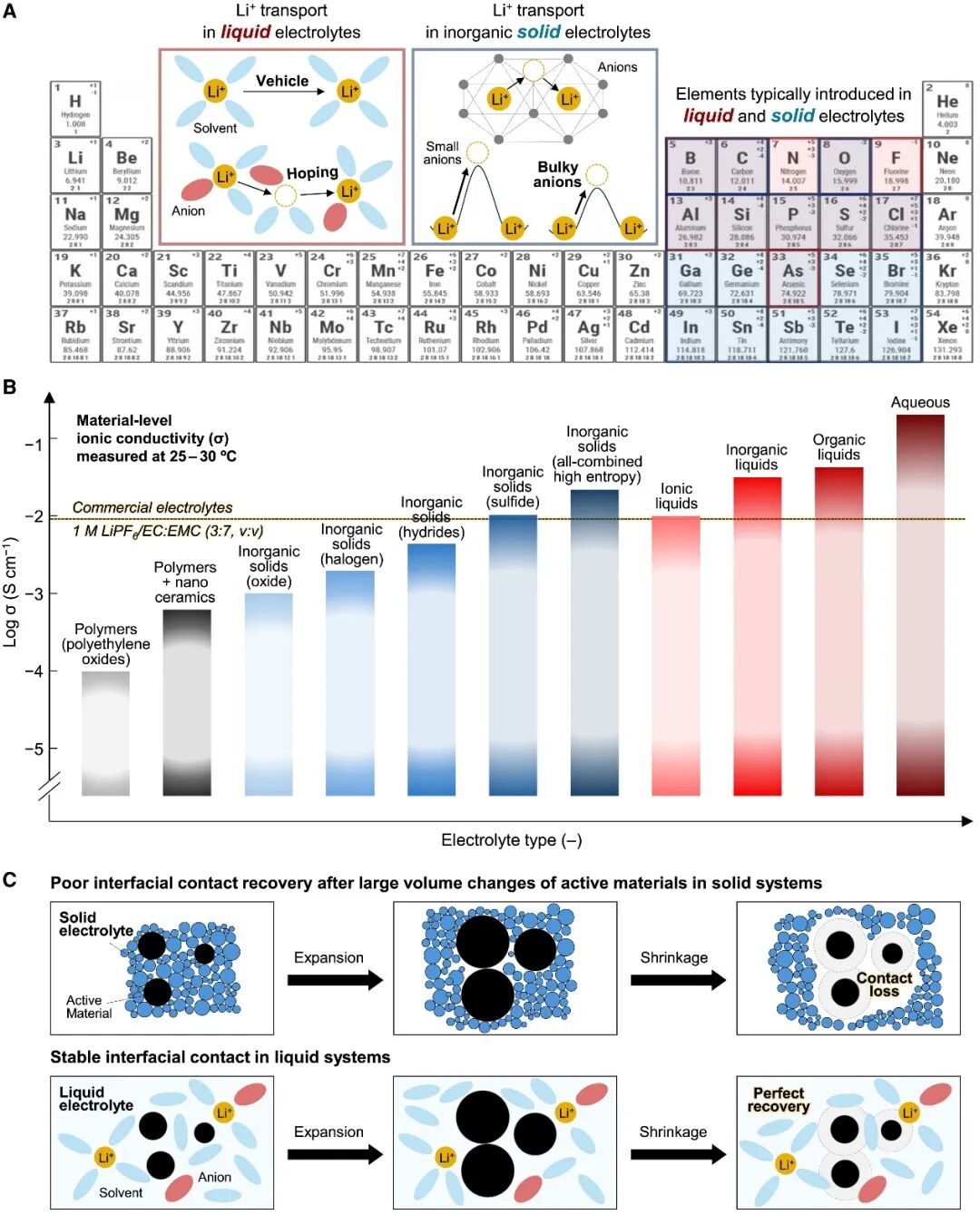

圖1. 固態(tài)電解質(zhì)與液態(tài)電解質(zhì)相比的基本局限性
2. 壓力性能矛盾——實(shí)驗(yàn)室與規(guī)?；瘧?yīng)用的鴻溝
團(tuán)隊指出，固態(tài)電解質(zhì)的高性能嚴(yán)重依賴外部壓力（≥10 MPa）維持界面接觸，但高壓會引發(fā)活性材料破裂、鋰枝晶生長等問題。相反，低壓下需大幅提高電解質(zhì)比例（>50%），導(dǎo)致能量密度驟降。更關(guān)鍵的是，在大尺寸電芯中，電極剛性差異使壓力分布極不均勻，進(jìn)一步放大界面失效風(fēng)險。圖中數(shù)據(jù)顯示，在1 MPa壓力下，固態(tài)電解質(zhì)的電導(dǎo)率較10 MPa時下降達(dá)60%，凸顯其規(guī)?；瘧?yīng)用的脆弱性。
圖2. 固態(tài)電解質(zhì)的實(shí)際壓力限制以及材料層面與電池層面性能之間的差異
3. 安全神話的破滅——毒性氣體與熱失控風(fēng)險

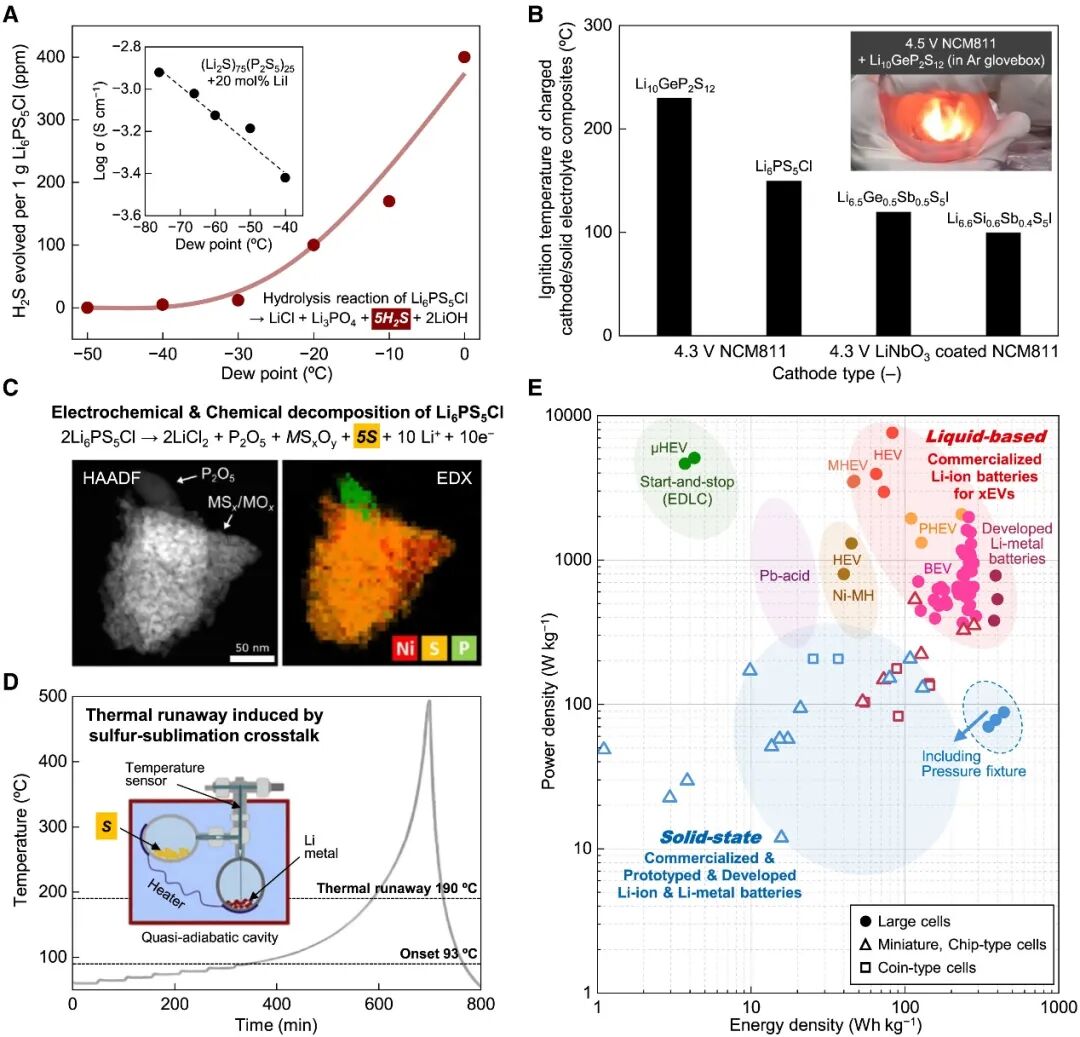

研究通過實(shí)驗(yàn)證明，硫化物固態(tài)電解質(zhì)遇濕氣會釋放劇毒H2S氣體（≥1000 ppm可致命），且其與富鎳正極材料（如NCM811）接觸后，在100°C以下即可引發(fā)自燃。此外，固態(tài)體系中鋰枝晶更易沿晶界生長，觸發(fā)短路和熱失控。對比液態(tài)電池（可通過隔膜與界面自修復(fù)抑制枝晶），固態(tài)系統(tǒng)的安全優(yōu)勢被過度夸大。圖中Ragone曲線進(jìn)一步顯示，目前全固態(tài)電池的實(shí)際能量/功率密度均落后于液態(tài)體系，且數(shù)據(jù)多來自微尺度電芯，難以反映大尺寸性能。
圖3. 質(zhì)疑全固態(tài)電池的安全性和實(shí)際性能
【文獻(xiàn)總結(jié)】
本研究以批判性視角系統(tǒng)揭示了全固態(tài)電池從材料本征特性到規(guī)?；傻亩嘀卣系K。團(tuán)隊強(qiáng)調(diào)，當(dāng)前研究需從“概念驅(qū)動”轉(zhuǎn)向“證據(jù)驅(qū)動”，優(yōu)先解決界面穩(wěn)定性、壓力均勻性及安全性等核心問題。盡管全固態(tài)電池在微型器件中展現(xiàn)潛力，但其大規(guī)模應(yīng)用仍需突破材料、工藝與成本的三重壁壘。學(xué)者應(yīng)避免盲目樂觀，以更務(wù)實(shí)的態(tài)度推動技術(shù)迭代。
