中國儲能網訊：系統性地說明儲能電站的系統組成、運行原理與核心特點。
一、儲能電站系統組成
一個完整的儲能電站是一個復雜的系統集成，通常分為能量流系統和信息控制系統兩大部分。
1. 能量流系統（電力實體層）這是完成電能存儲與釋放的物理實體，核心路徑為：電網/負載? PCS ?電池簇。
儲能電池單元：
電能的存儲載體，通常由電芯（Cell）→ 電池模塊（Module）→ 電池簇（Rack）→ 電池系統（System）逐級構成。
儲能變流器（PCS）：
能量轉換的核心設備，實現交直流雙向變換?？蓡螜C(jī)或并聯成PCS集群。
變壓器及升壓系統：將PCS輸出電壓升至與電網或廠用電相匹配的電壓等級。
匯流與配電系統：包括直流匯流柜、交流配電柜、開關柜等，負責電能的匯集與分配。
輔助系統：
溫控系統（空調/液冷）、消防系統（七氟丙烷、全氟己酮等）、照明、安防等，保障電站物理環境安全。
2. 信息控制系統（管理與控制層）這是電站的“神經系統”和“大腦”，實現監控、保護、調度與優化。
電池管理系統（BMS）：
管理電池本體的“健康管家”。分為從控單元（監測模塊電壓、溫度）、主控單元（管理電池簇，計算SOC/SOH/SOP）和總控單元（協調整個電池系統）。
能量管理系統（EMS）：
電站運行的“指揮中樞”。負責數據采集、運行監控、策略制定、功率調度和能量管理。
監控與數據采集系統（SCADA）：
通常與EMS融合，實現全站設備的實時數據監視、控制與告警。
其他設備控制器：如空調控制器、消防控制器等。
通信網絡：
連接所有設備的“信息高速公路”，包括以太網、CAN總線、RS485等，確保指令與數據的高速、可靠傳輸。

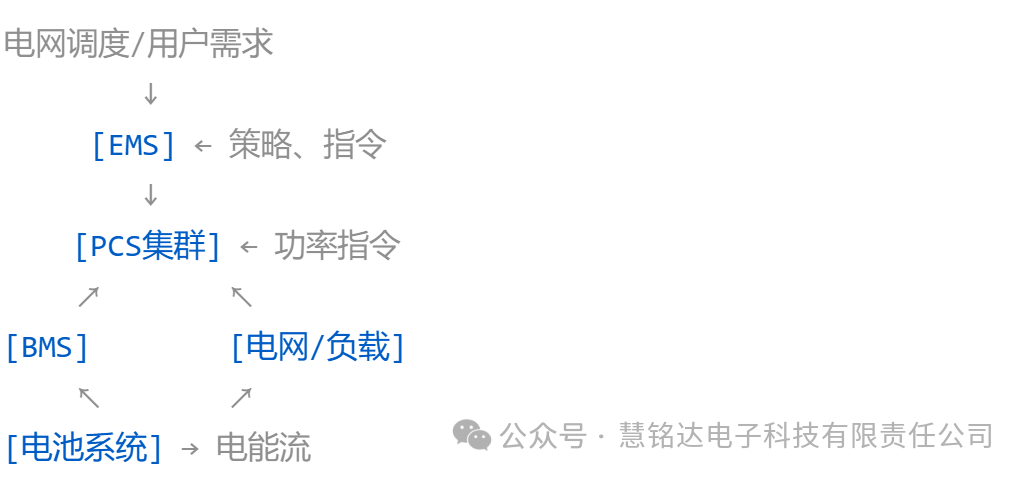

系統協同關系圖：
二、運行原理
1. 運行原理儲能電站的運行本質是電能與化學能之間的可控、雙向轉換。
充電過程（電網/新能源 → 電池）：
電網或新能源發出的交流電→ PCS（整流）→ 直流電→ BMS控制下安全地存入電池。
放電過程（電池 → 電網/負載）：
電池儲存的化學能釋放為直流電→ PCS（逆變）→ 交流電→ 輸送給電網或負載。
核心控制邏輯：
EMS根據外部需求（如調度指令、電價信號）或內部策略，生成總功率指令。該指令分解給各PCS執行，PCS在BMS提供的電池實時狀態（如最大可充/可放功率、SOC邊界）約束下，精確控制充放電功率，實現安全、高效的能量搬移。
2. 核心特點
時空轉移性：核心價值所在。能將電能從“富余的時段/地點”轉移到“緊缺的時段/地點”。
快速響應與靈活調節：PCS可在毫秒至秒級響應功率指令，提供調頻、調壓等輔助服務，響應速度遠超傳統火電機組。
“源-荷”雙重屬性：對電網而言，充電時為負荷，放電時為電源，是高度靈活的調節資源。
四象限運行能力：先進的PCS可獨立控制有功和無功功率，在充放電的同時提供無功支撐，改善電能質量。
模塊化與可擴展性：通常采用標準化電池簇和PCS模塊設計，易于通過并聯擴容，部署靈活。
三、系統場景示例
不同應用場景下，儲能電站的系統設計側重點、運行模式及關鍵參數差異顯著。
場景一：電網側獨立儲能電站
核心運行模式：作為電網的“共享充電寶”和“穩定器”，接受電網統一調度，參與調峰、調頻、備用等。
系統協同示例：
調頻應用：電網調度AGC指令下達至EMS → EMS毫秒級分解至各PCS → PCS快速響應，BMS同步提供電池功率極限保護。
調峰應用：EMS根據日調度計劃（如晚高峰放電、深夜充電），制定小時級充放電計劃并執行。
典型系統配置：
功率/容量配置：通常為大功率、短時長（如100MW/200MWh，2小時系統）。
PCS關鍵參數：響應時間<200ms，過載能力強（>150%，10s），轉換效率>98.5%。
BMS關鍵參數：SOE估算精度高（<±3%），狀態刷新快（≥1Hz）。
EMS關鍵參數：支持AGC/AVC接口（IEC 104/61850），調度策略周期可調（秒級至分鐘級）。
系統特點：并網特性要求高，需具備高低電壓穿越能力，通信可靠性要求極高。
場景二：新能源發電側配套儲能
核心目標與運行模式：作為新能源的“平滑器”和“增發助手”，平抑波動、減少棄電、提升可預測性。
系統協同示例：
平滑波動：EMS獲取風電/光伏實時功率，通過低通濾波算法計算需平滑的功率分量，指令PCS進行反向補償。
跟蹤計劃出力：EMS結合功率預測與發電計劃，控制儲能彌補實際出力與計劃曲線的偏差。
典型系統配置：
功率/容量配置：與新能源裝機容量匹配，常見配置為10%-20%功率，1-4小時時長。
PCS關鍵參數：具備弱網運行能力（SCR可能<2），支持功率平滑、計劃跟蹤等高級算法。
BMS關鍵參數：注重循環壽命管理，支持DOD優化策略，不一致性預警功能。
EMS關鍵參數：需集成功率預測系統，具備聯合優化調度算法，策略周期通常為5-15分鐘。
系統特點：環境適應性強（常位于荒漠、高原），需與風機/光伏逆變器協調控制。
場景三：用戶側工商業儲能
核心目標與運行模式：作為用戶的“電費管家”和“應急電源”，實現峰谷套利、需量管理、后備供電。
系統協同示例：
峰谷套利：EMS內置電價模型，自動在谷時/平時充電，峰時放電。
需量管理：EMS實時監測用戶負載，預測月度最大需量點，在峰值來臨前指令儲能放電“削峰”。
后備電源：電網故障時，EMS快速切斷并網點，PCS切換至離網模式，為關鍵負荷不間斷供電。
典型系統配置：
功率/容量配置：靈活多樣，從幾十kW到數MW不等，時長通常為2-4小時。
PCS關鍵參數：并離網切換時間短（<10ms，UPS級），具備防逆流功能，多機并聯性能好。
BMS關鍵參數：強調經濟性壽命管理（SOH估算），支持分簇精細化管理。
EMS關鍵參數：策略核心為經濟性模型，支持分時電價、需量電費設置，具備投資回報分析功能。
系統特點：
安全性要求極高（靠近人員密集區），系統高度集成化、智能化，界面友好。
儲能電站是一個深度融合了電力電子、電化學、電網技術和信息技術的復雜系統。其價值實現依賴于電池、PCS、BMS、EMS等子系統在硬件與軟件層面的高度協同。
儲能電站的能量轉換機制，本質上是 “電能 ?化學能 ?電能”的可控、雙向循環過程。其核心在于通過電力電子和電化學技術，實現能量在時間維度上的轉移和形態上的靈活轉換。

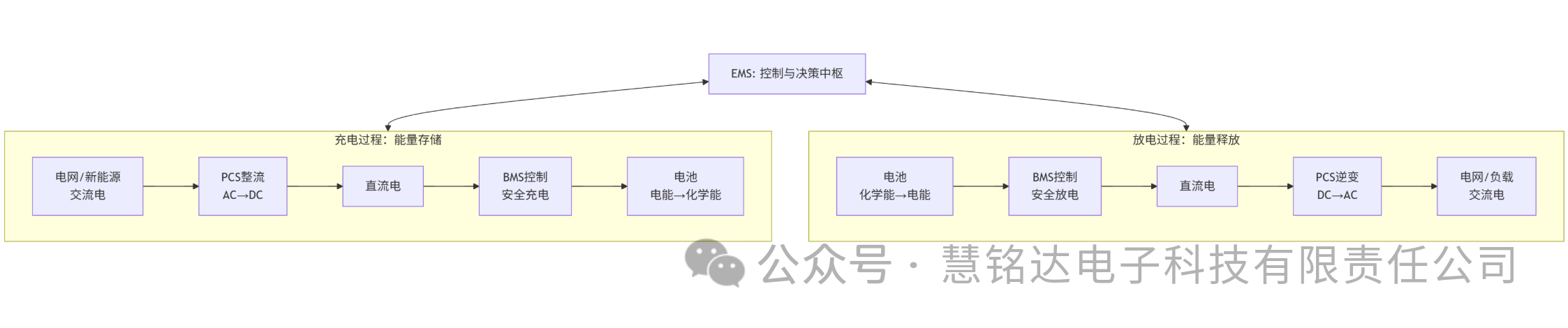

下圖展示了這一核心機制的全過程：
一、充電過程：能量存儲（“吸收電能，存入電池”）
此過程將外部電能轉化為化學能儲存起來。
1.交流變直流（AC → DC）：
輸入源：電能來自電網（如低谷電）或可再生能源（如光伏、風電的富余發電）。
核心轉換：
交流電進入儲能變流器（PCS）。PCS作為“整流器”，將頻率、方向變化的交流電轉換為方向固定的直流電。此過程涉及對電壓、電流的精確控制。
2.電能變化學能（電化學存儲）：
受控注入：PCS輸出的直流電，在電池管理系統（BMS）的嚴密監控下，送入電池系統。
電化學反應：
在鋰離子電池中，直流電驅動電池內部發生化學反應。充電時，鋰離子從正極材料（如磷酸鐵鋰）脫出，穿過電解質，嵌入負極材料（如石墨）中，同時電子通過外電路流向負極。電能由此轉化為化學能儲存。
BMS的關鍵作用：
實時監測每一節電芯的電壓、溫度，確保充電在安全窗口內進行，防止過充、過熱，并管理電芯間的均衡。
二、放電過程：能量釋放（“取出化學能，送出電能”）
此過程將儲存的化學能轉化為可用電能送出。
1.化學能變電能（電化學釋放）：
指令觸發：當電網需要調峰、或用戶側處于電價高峰時，能量管理系統（EMS）發出放電指令。
逆向反應：
在BMS的控制下，電池內部發生逆向化學反應。鋰離子從負極脫出，返回正極，電子通過外電路從負極流向正極形成電流。儲存的化學能重新轉化為直流電能。
2.直流變交流（DC → AC）：
核心轉換：
電池釋放的直流電再次送入PCS。此時PCS作為“逆變器”，將直流電轉換為與電網或負載頻率、相位、電壓同步的標準交流電。
輸出：
轉換后的交流電被送入電網（提供輔助服務）或直接供給本地負載（如工廠設備），完成能量釋放。
三、控制中樞：能量管理系統（EMS）
整個能量轉換過程的時機、功率、方向并非自發進行，而是由能量管理系統（EMS）這一“大腦”統一指揮。
決策依據：EMS基于外部信號（如電網調度指令、分時電價、負荷需求）和內部狀態（如電池SOC、健康狀態SOH），制定最優的充放電策略。
協同控制：
EMS將總功率指令分解下達給各個PCS，同時獲取BMS提供的電池實時安全邊界（最大可充/可放功率、電壓溫度極限），確保整個轉換過程在安全、高效、經濟的約束下進行。
四、機制特點
不同應用場景下，能量轉換機制的側重點不同：
儲能電站的能量轉換機制是一個 “受控的雙向電化學-電力電子耦合”過程：
物理路徑：
交流電網/源 ? PCS（整流/逆變） ?直流母線 ? BMS（監控保護） ?電池（電化學存儲/釋放）。
控制核心：EMS是決定 “何時、以多大功率、進行哪個方向轉換”的智能中樞。
