中國儲能網訊：學習和整理這個例子的初衷，來自海外和國內光伏與儲能市場在分工模式上的一個重要差異。系統集成商做海外項目有點像做一個個小機電分包（EPC）的感覺，業主和EPC會傾向于把很多的子系統的設計與建設&投運(Engineer and Construction & Commission) 工作交由子系統集成商全權負責。而國內模式則通常是由大的EPC統一負責設計，對系統集成商的設計與建設&投運的能力要求卻會大大弱化，基本上只需要按照EPC設計方案安裝產品并提供少量的現場輔助支持服務即可。兩種分工模式孰優孰劣不展開討論，但是如希望可以更好的滿足海外光伏與儲能市場需求，國內的系統集成商還需要提升上述對應的能力。
小劉選擇了一個主流儲能系統集成商在北美的應用案例【1】開始學習，雖與國內和IEC市場應用有些差異，但設計思路可以借鑒，小劉在本文最后會簡要說明IEC市場儲能項目的繼電保護參數設置的情況。

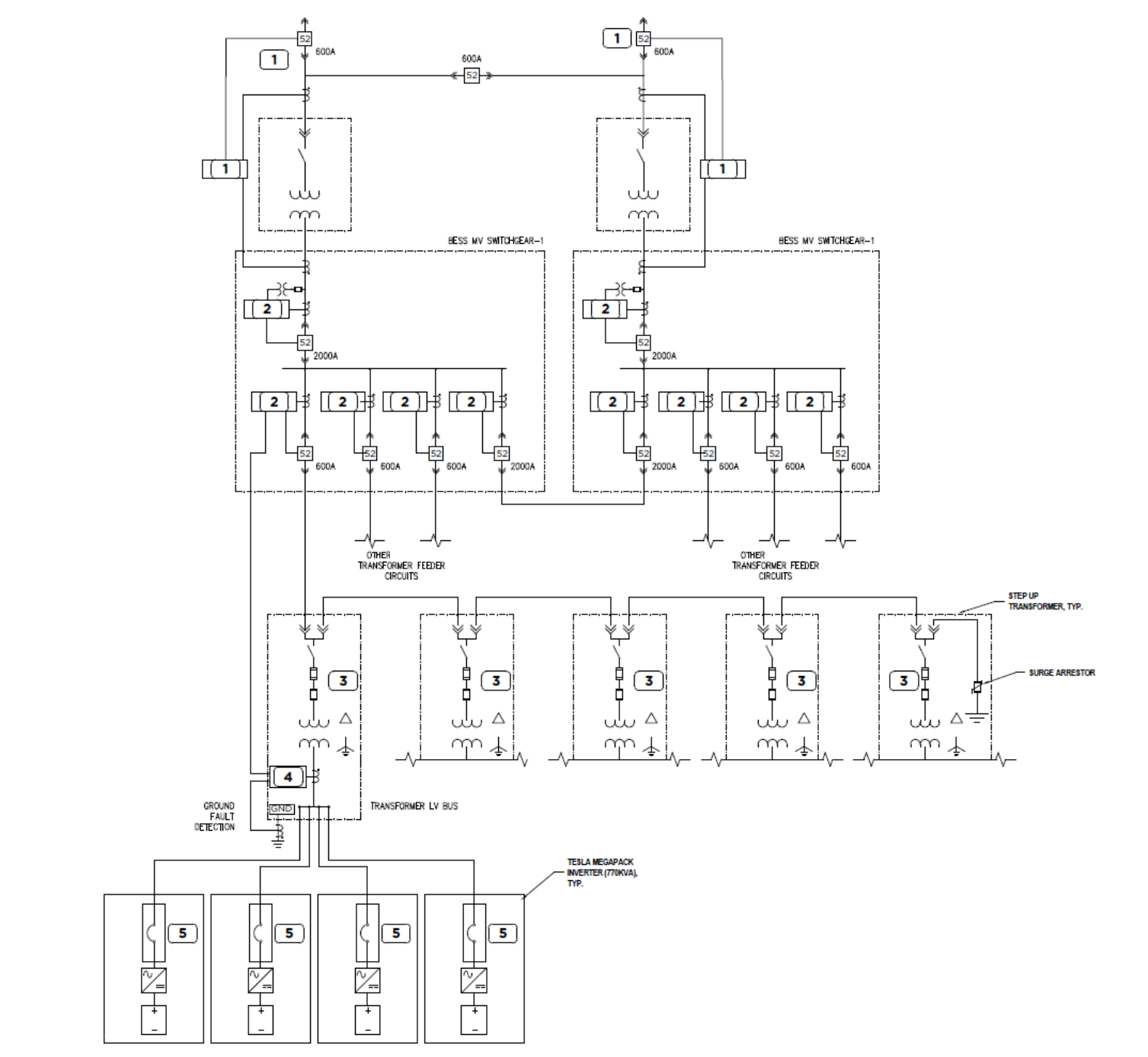

圖1 儲能電站中低壓系統例子
圖中5類保護方式分別為：
1 公共電網高壓側繼電保護-高壓輸電(>35kV~138kV)
2 用戶中壓側繼電保護-中壓配電(>2.4kV~35kV)
3 升壓變壓器保護熔斷器（中壓側）
4 低壓保護繼電器（低壓側）
5 儲能變流器的保護
其中系統集成商需要負責的評估和推薦的子系統保護策略包括第3、4、5項，并可能涉及第2項的配合。需要由用戶提供的系統外部輸入的必要條件有：
公共電網的短路電流貢獻（最差情況）
三相短路水平
單相接地故障短路水平（系統中性點接地情況）
系統阻抗X/R
系統短路容量（如項目前期沒有輸入數據可先依據IEC 60076-5進行假設）
正序阻抗
零序阻抗
旋轉電機設備的短路電流貢獻（最差情況，如適用）
三相短路水平
單相接地故障短路水平
系統阻抗X/R
5類保護元件中第2項的繼電保護參數設置

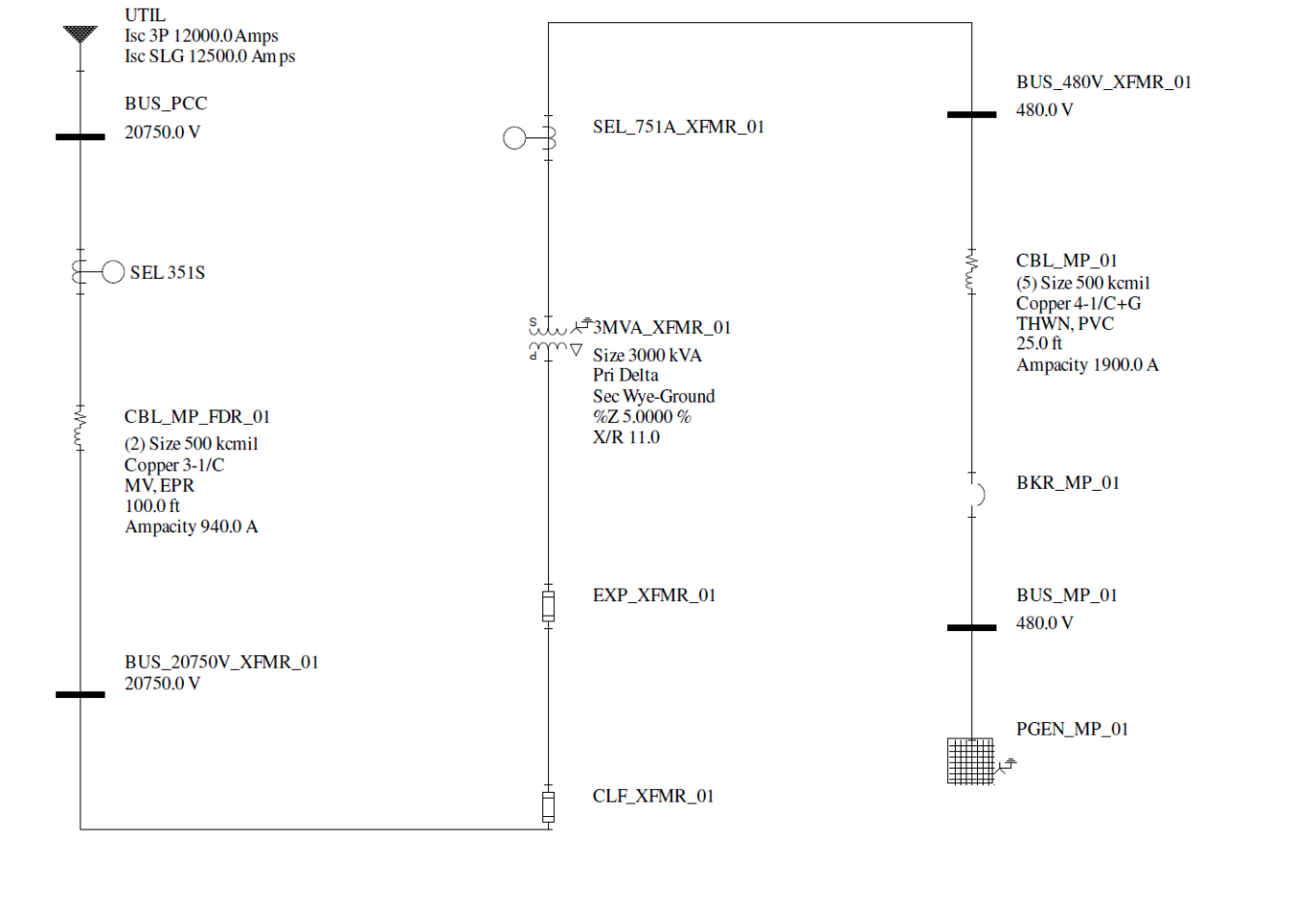

圖2 子系統模型
圖2是簡化后的子系統的模型，后續所有的繼電保護時間電流曲線配合圖中都包含子系統元件：變流器配套的升壓變壓器（褐色）、中壓集電線路電纜（桃紅色）、變流器配套低壓電纜（綠色）的時間電流耐受閾值。
下面將通過圖3～圖6具體說明保護方案的情況。

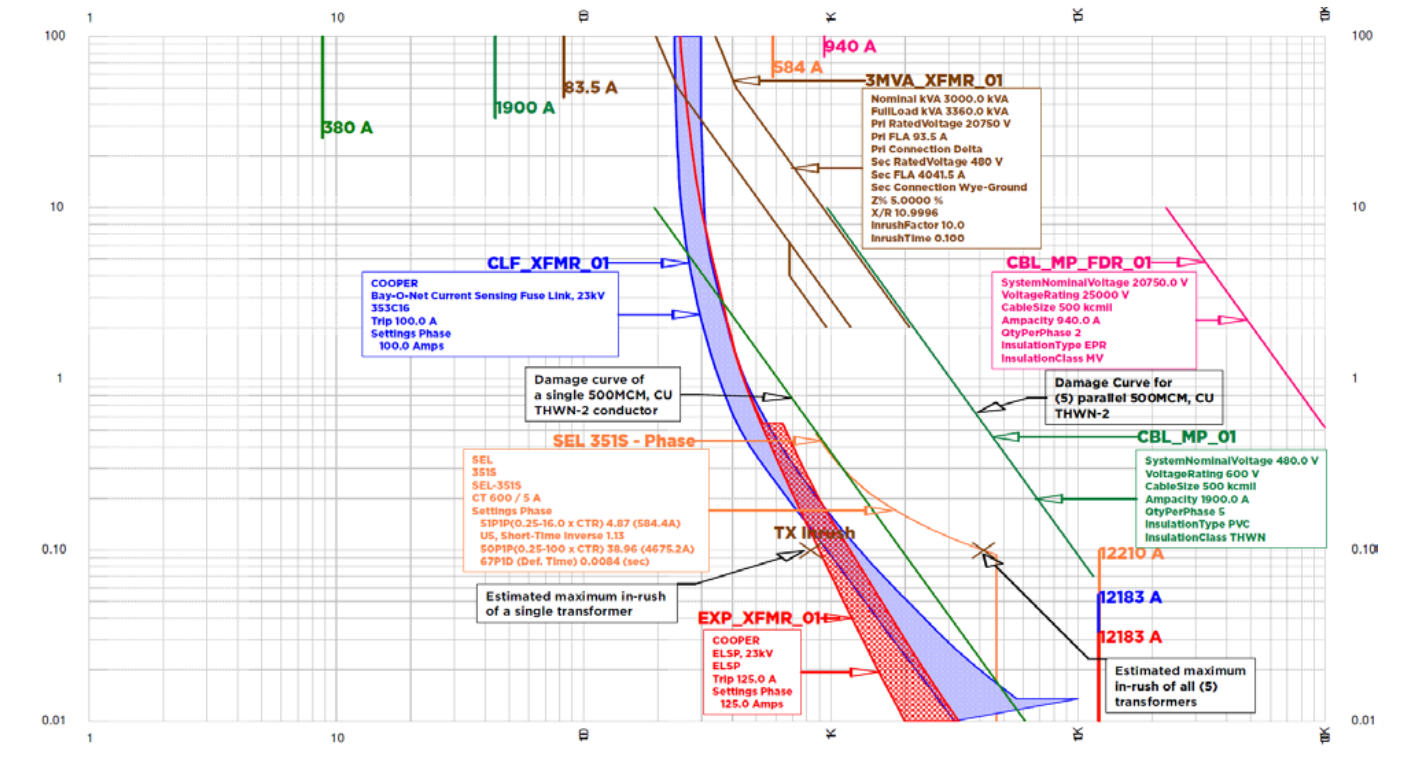

圖3 20.75kV側相電流的繼電保護時間電流曲線配合圖
圖3含義說明如下：
變壓器配置的兩段熔斷器 過載保護（藍色）以及 后備限流保護（紅色）
變流器配套低壓電纜（綠色）提供保護
同時躲避單臺變壓器投入時的涌流（圖中左側褐色X標記）
上游用戶中壓側繼電保護（橙色）
在主保護熔斷器失效的情況下提供變流器配套低壓電纜（綠色）的后備保護（0.2s內分閘清除故障）
同時躲避多臺變壓器投入時的涌流（圖中右側褐色X標記）。

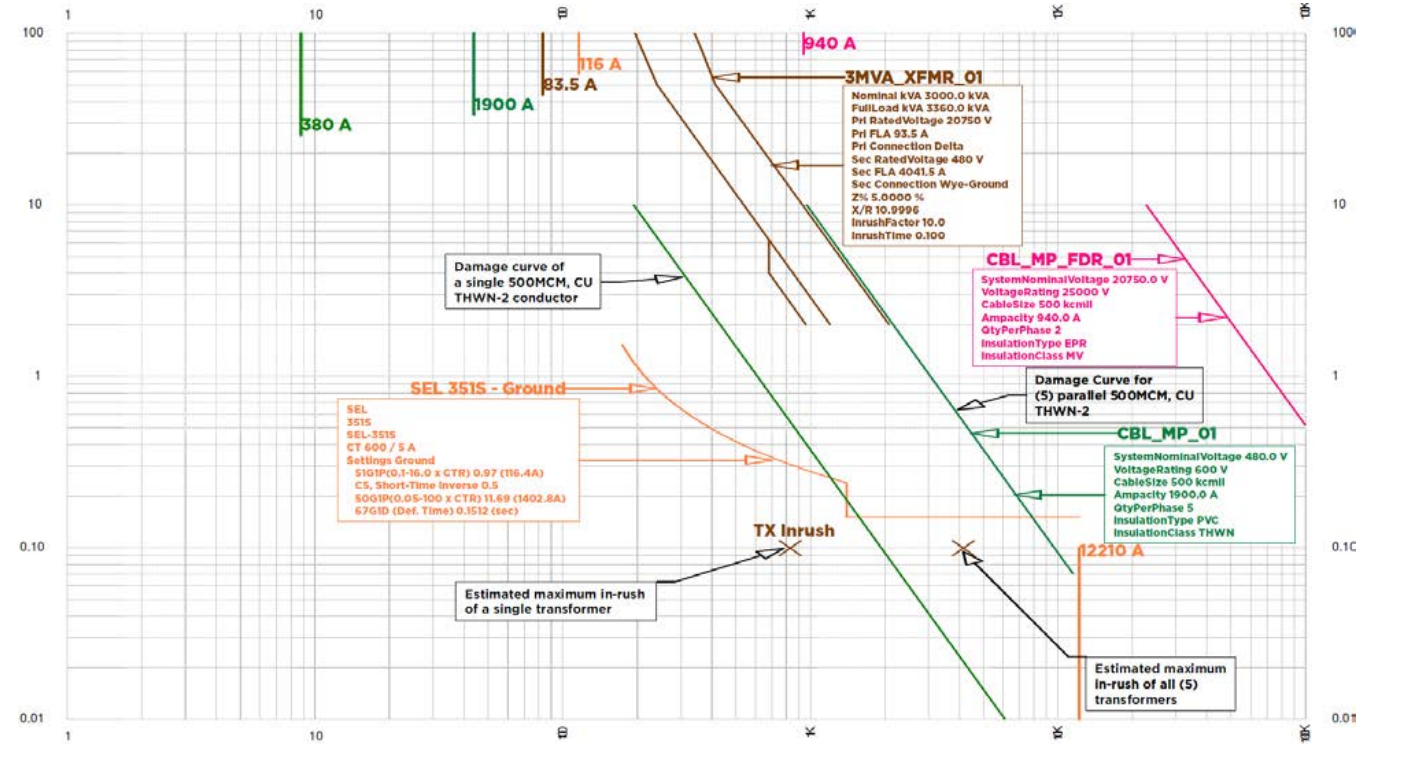

圖4 20.75kV側接地電流的繼電保護時間電流曲線配合圖
圖4含義說明如下：
用戶中壓側繼電保護
上游的用戶中壓側繼電保護最快需要約10個周波 0.167s（例子是60Hz系統），發現和清除單相接地故障
對于0.48kV低壓側的故障，或需要配合低壓側繼電保護實現快速故障定位和清除。
圖5 0.48kV側相電流的繼電保護時間電流曲線配合圖
圖5含義說明如下：
低壓保護繼電器（紅色）
變流器配套低壓電纜（綠色）提供三相短路故障(Bolted Fault)保護
同時躲避單臺變壓器投入時的涌流（圖中左側褐色X標記）
圖6 0.48kV側接地電流的繼電保護時間電流曲線配合圖
圖6含義說明如下：
低壓保護繼電器（紅色）
檢測小的低壓側單相接地故障電流（實際不接地系統應用中亦可見采用絕緣故障監測設備，見《節儉的英國人》）
與位于3MVA變壓器中壓側集電線路的用戶中壓側繼電保護配合實現故障報警和清除（原因見圖4）
上述圖3~圖6證明子系統的主要元件都得到了充分的保護。設計并沒有使用獨立的低壓開關柜或ACB保護變流器與變壓器二次側之間的低壓電纜。通過優化設計，系統去掉了低壓開關柜或ACB的成本，實現了成本優化。
同樣的設計思路也常見于部分海外光伏應用，采用隔離開關+條熔開關的組合取代了昂貴的低壓ACB，并通過增加低壓側的絕緣監測，配合環網柜的中壓側繼電保護機制實現變壓器繞組和低壓電纜段故障的保護。
IEC市場儲能項目的繼電保護參數設置主要差異在于對于大容量的變流器配套變壓器IEC常采用繼電保護+斷路器取代IEEE市場常見的兩段式升壓變壓器保護熔斷器。此時繼電保護通常配置ANSI 50、 51、50N、51N、二次諧波涌流閉鎖的功能。保護曲線通常選擇定時限(IEC DT)及一般反時限（IEC NI）。
參考本篇北美的應用案例，對于《國內新能源配套典型10MW/20MWh儲能項目的35kV中壓系統實例》【2】中的圖7標注紅色的低壓進線柜部分是否存在優化的可能？在儲能應用中通過降低部分可靠性來換取系統初始投資的降低是否合理？

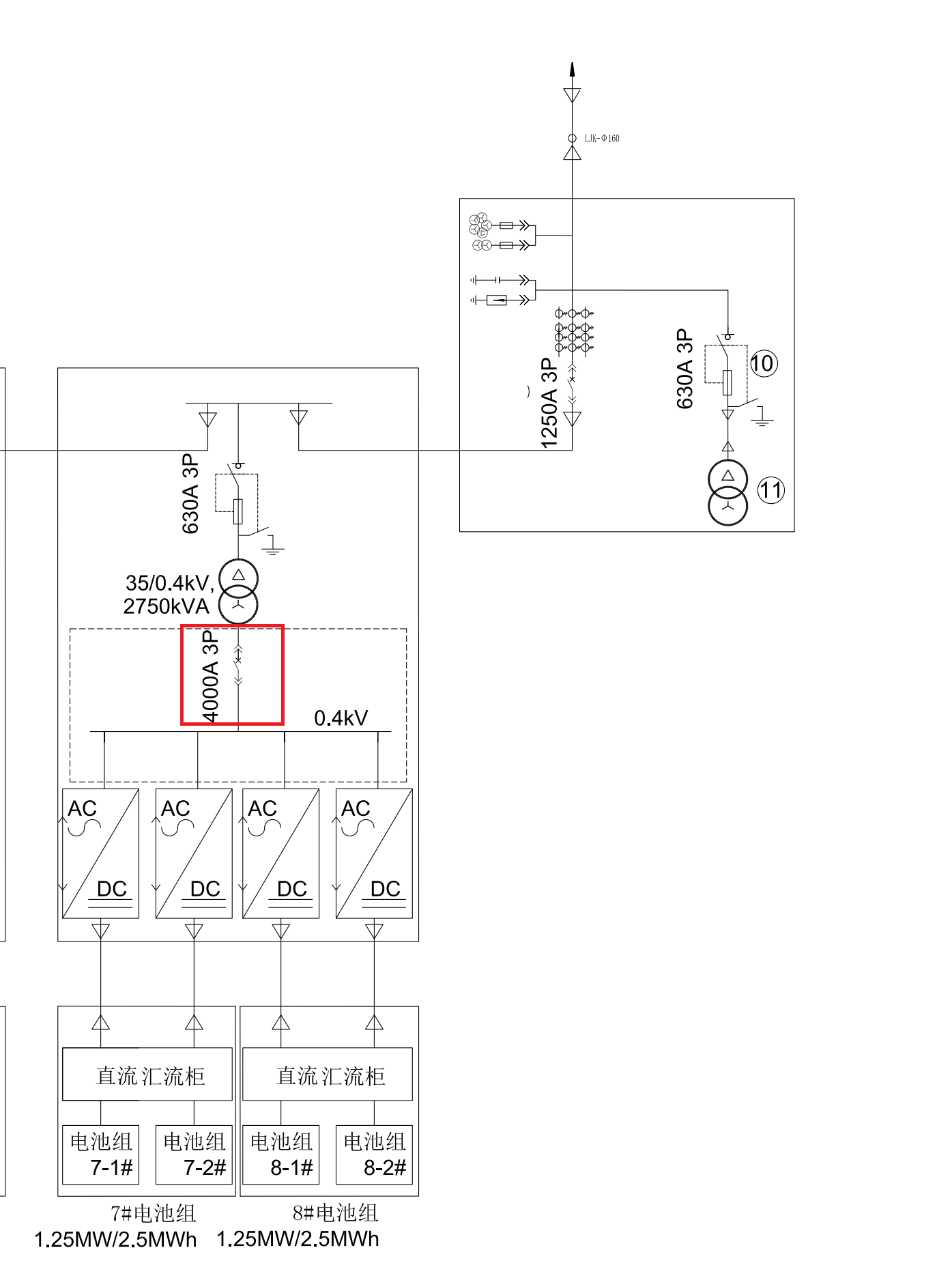

圖7 典型新能源配套儲能電站電氣主接線 10MW/20MWh
參考文獻
【1】ApplicationNote LV Switchboards for Megapacks
【2】國內新能源配套典型10MW/20MWh儲能項目的35kV中壓系統實例
