中國儲能網訊：隨著全球向清潔能源轉型，大型儲能電站日益重要，但其核心的鋰離子電池對溫度極為敏感，過冷或過熱都會影響性能，甚至引發安全隱患。目前，對于如何在嚴寒預熱、酷暑散熱及極端熱失控防護等全場景下優化電池技術，仍缺乏全面的橫向比較分析。
導 讀
隨著風能和太陽能大規模接入電網，大容量鋰離子儲能電池已成為能源系統的關鍵“穩定器”。然而，這些電池對溫度極為敏感：低溫會導致性能急劇下降，高溫則縮短壽命，甚至引發熱失控和連鎖爆炸。如何為這些“能量心臟”配備智能“溫控系統”，成為本文的核心探討問題。

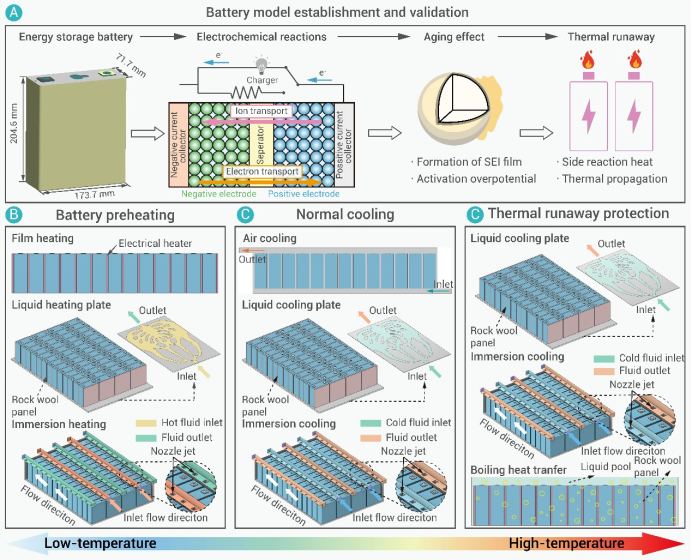

圖1 圖文摘要
背景：為什么儲能電池需要“恒溫保護”？
不同于電動汽車用的動力電池，儲能電池系統（BESS） 通常部署在高海拔、晝夜溫差極大的地區。在這種“冰火兩重天”的環境下，電池會面臨三大挑戰：
低溫困境：電解液凍結、鋰枝晶生長 → 充放電困難，安全隱患上升；
高溫老化：副反應加速、SEI膜增厚 → 容量衰減加快；
熱失控風險：?jiǎn)误w過熱 → 引燃鄰近電池 → “火燒連營”。
目前，電池?zé)峁芾砑夹g(shù)呈現出百花齊放的局面，從傳統的風冷、液冷板冷卻，到新興的浸沒式冷卻，各具優勢。然而，對于動輒達到幾十甚至上百千瓦時的大型電池模組而言，究竟哪一種技術能夠同時覆蓋低溫預熱、正常運行散熱以及極端熱失控防護等全場景需求，仍缺乏清晰結論，這一問題亟待系統性研究與解答。
方法：多物理場耦合模型揭示真實表現
本研究構建了一個包含電化學-熱耦合模型、老化模型、熱失控模型和流體力學模型的數值仿真平臺，模擬一個高達46.6 kWh的大型電池模塊（52節280Ah磷酸鐵鋰電池）在三種典型工況下的行為：
預熱場景：從-20℃升至25℃
冷卻場景：持續充放電發熱
熱失控場景：?jiǎn)误w觸發，觀察傳播
通過這一框架，得以量化不同電池?zé)峁芾聿呗缘募訜崴俾省囟染鶆蛐?、能耗、老化抑制效果及熱蔓延阻斷能力?/span>
場景一：低溫預熱
在低溫環境下，電池需經過預熱才能達到正常工作狀態。研究表明，浸沒式加熱可實現最快的溫升速率。相比之下，電熱膜加熱與液冷板加熱均表現出更為顯著的溫度分布不均勻現象，這主要源于電池材料本身的熱導各向異性以及較長的熱傳導路徑。因此，在追求快速預熱的同時，需密切關注局部過熱可能引發的電池?fù)p傷風險。
場景二：常規冷卻
在正常充放電過程中，持續為電池散熱是保證其性能和壽命的關鍵。浸沒式冷卻雖然在同等流量下需要消耗更多泵送功率，但其卓越的冷卻效果可以顯著減緩電池在長期循環后的容量衰退。相比之下，風冷和液冷板雖然系統結構相對簡單，但在高倍率工況下的散熱能力面臨更大挑戰。這揭示了初始投資、運行成本與電池系統長期健康狀態之間的重要權衡。
場景三：熱失控防護
這是對熱管理系統最嚴峻的考驗。當單個電池發生熱失控時，系統能否阻止災難性的“火燒連營”？液冷板冷卻和常規浸沒式冷卻能夠有效延緩熱量在電池間的傳播而基于相變沸騰的浸沒式冷卻系統表現出了顯著性優勢：它能夠利用冷卻劑沸騰吸熱的原理，有效阻止由局部過熱引發的連鎖熱失控。

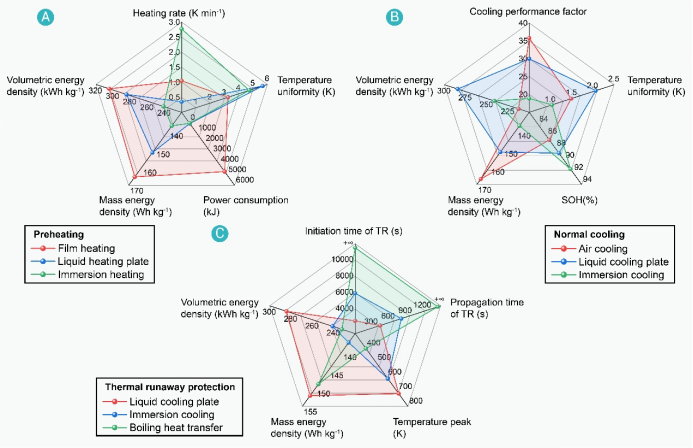

圖2 用于（A）低溫預熱、（B）常規冷卻和（C）熱失控防護的各類電池?zé)峁芾聿呗跃C合對比
總結與展望
本研究首次從寬溫域、全工況角度系統評估了不同熱管理技術在大型儲能電池中的表現。結果表明：浸沒式加熱/冷卻在溫度控制精度和響應速度上全面領先；沸騰相變冷卻在熱失控防護方面具有顯著優勢；傳統的風冷和液冷板雖成熟可靠，但在極端環境下面臨性能瓶頸。
未來，結合智能調控算法的多功能集成熱管理系統將成為趨勢——既能節能運行，又能應對突發危機。我們期待這項研究為構建更安全、更耐用、適應復雜氣候條件的下一代儲能電站提供理論支撐和技術路線參考。
