中國儲能網訊：據國家知識產權局中國專利公布公告網顯示，由深圳供電局申請專利的新發明“儲能型地鐵再生制動能量控制方法和系統”在5月3日公布。
該發明的說明書介紹了相關背景技術：地鐵車輛在運行時需要頻繁的啟停，地鐵車輛制動時會產生大量的能量，造成地鐵車直流電網電壓的升高，為此需要有一套裝置對地鐵再生制動能量進行吸收。目前對于再生制動能量的處理方式大體有耗能型能量吸收方案、能饋型能量吸收方案和儲能型能量吸收方案。
說明書認為，耗能型能量吸收方案和能饋型能量吸收方案各有弊端，而儲能型能量吸收方案不僅能夠回收并儲存再生制動時產生的能量，而且不會對電網造成諧波污染。
但是，在儲能型方案中，如何利用雙向DC/DC變換器采取適當?shù)目刂撇呗?，?zhǔn)確的使吸收裝置投入和切斷，是一個亟待解決的問題。

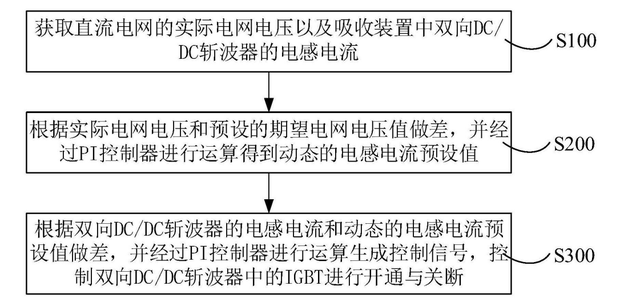

而本發明則提供了相關解決思路。說明書介紹了相關方法，“獲取直流電網的實際電網電壓以及吸收裝置中雙向DC/DC斬波器的電感電流；根據實際電網電壓和預設的期望電網電壓值做差，并經過PI控制器進行運算得到動態的電感電流預設值；根據雙向DC/DC斬波器的電感電流和動態的電感電流預設值做差，并經過PI控制器進行運算生成控制信號，控制雙向DC/DC斬波器中的IGBT進行開通與關斷，可以準確地控制吸收裝置投入和切斷，從而獲得穩定的網壓。”
說明書指出，本發明能夠很好地利用再生制動能量，實現能量的循環利用，符合綠色發展的理念；且通過控制系統，能夠準確的控制吸收裝置投入和切斷。
據了解，目前，中國城市軌道交通行業正在進行綠色轉型發展，以助力國家雙碳戰略目標的實現。而新型儲能技術可以促進軌道交通行業節能降碳，提高供電系統穩定性，改善電能質量，正在城軌行業中得到重視和推廣應用。
