中國儲能網訊：萬物互聯的時代，數據中心業務將迎來爆發式增長，不過運營數據中心并非一件易事，要始終為IT堅守嚴格的安全保障，還需關注投資、建設、運營、維護和客戶不斷增長的業務需求。日前，先控電氣攜手ABB，為某大型數據中心打造了“一體化UPS電力模塊系統”，與傳統的供電方案相比，該方案提供了集成度更高、投資更低、高效節能、安全可靠的電源解決方案，為當前及未來的數據中心運營提供了值得借鑒的電源方案。
一體化設計滿足T4標準需求

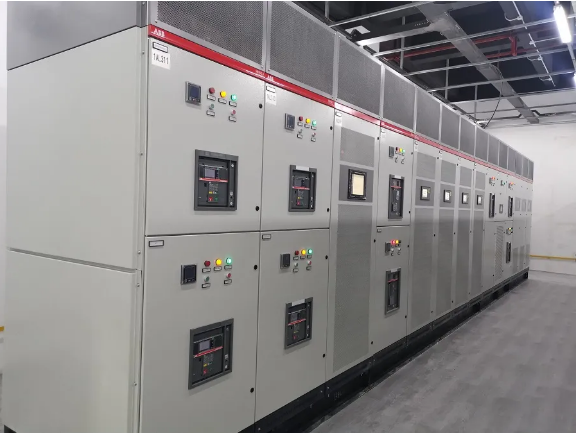

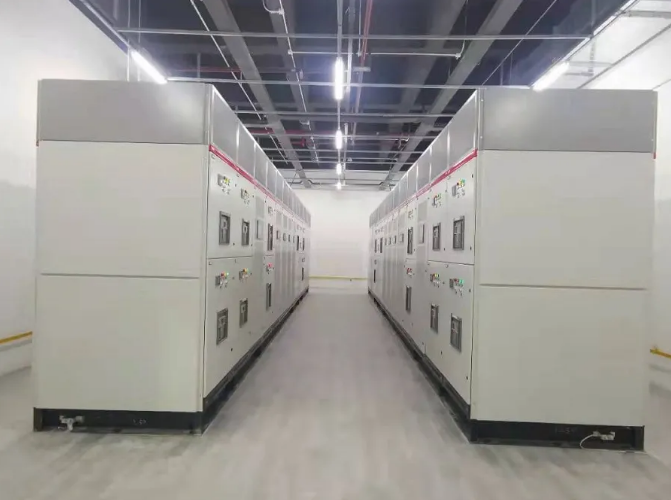

該數據中心整體機房按照T4標準的容錯系統建設，要求所有設備、系統、模塊都具備足夠的容量和能力規避任何重要負荷停機風險。先控電氣根據這一高標準要求，設計了8套一體化UPS電力模塊系統，每套容量2.0MW，為1000余架IT機架提供完善的電力保障。

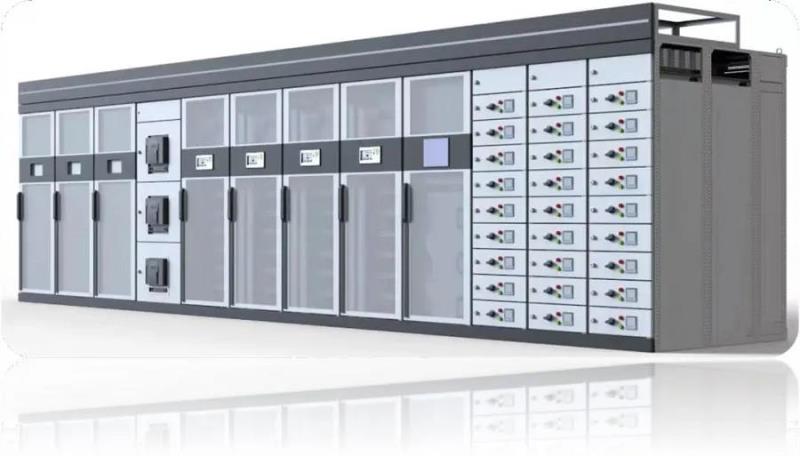

一體化設計是在模塊化、標準化的基礎上，將供配電系統、饋電系統、監控管理系統等集成在一起，所有單元提供2N冗余配置，提升系統安全可靠性，機柜均采用ABB的MNS2.0標準柜型，保證系統外觀和結構的一致性。相較于傳統的UPS系統，一體化設計具有壓倒性的優勢，一則，各系統集合成一體，減少了中間的連接環節，有效節省材料成本，縮短了安裝工期。二則，連接材料的減少，能夠提升整個系統的效率，能效可以提升1%~2%。三則，集中式設計，使整體結構緊湊，空間節省1倍以上，在該項目中共節省出80個服務器機柜的位置，這對于寸土寸金的數據機房來說是一筆非?？捎^的收益。
集中旁路設計加強了可靠性
靜態旁路作為UPS供電系統的最后一道屏障，重要性不言而喻。常見的分散式旁路靜態開關，控制復雜，各個旁路模塊之間無法實現均流控制，任意旁路模塊故障均會對系統造成影響。
先控一體化UPS電力模塊系統采用集中旁路設計，靜態開關按照系統最大容量設計，切換時間短，可靠性高。該設計減少靜態開關的數量，電路結構及控制方式簡單，可避免分散旁路必須同步切換的問題，確保系統故障時切換的可靠性；減少旁路之間的連接，提升了可靠性和抗沖擊能力；不存在旁路均流問題，進一步提高了系統的安全性。
在線補償節能模式（IECO）降低系統能耗
傳統節能模式（ECO）是市電通過旁路直接供電，UPS作為備用電源，雖然提升了效率，但存在切換時間的問題，而且不能解決市電波動和斷電造成的影響，在高標準要求的應用場所存在一定的風險。
在兼顧高效與安全的情況下，先控一體化電力模塊系統增加了IECO模式，將傳統ECO模式時UPS的后備狀態，升級為在線式，同時將UPS系統和市電的串聯結構調整為并聯結構。該模式能夠做到0ms切換，實現對電網側和負載側性能的優化，使市電和逆變器同時工作，在設定的時間內對負載進行聯合供電或為電池充電。
經過泰爾認證，先控UPS系統工作在IECO模式時，系統整機效率可達到99%，還能實現市電供電與UPS供電0ms無縫切換、無功補償、實時進行功率因數校正、諧波治理提高電能質量、支持油機軟起動、削峰填谷等多項功能。在降低了UPS自身損耗的同時，大幅提升了數據中心的PUE值，成為高效節能的關鍵措施之一。
監控平臺實現一體化綜合管理
該系統采用一體化監控平臺，對系統內的變壓器、UPS電源、配電系統、鋰電池系統等重要設備的工作狀態進行實時監測，實時采集各種運行開關量狀態和電量參數，實現遙控、遙測、遙信功能。系統的接口協議采用SNMP，可以方便的接入用戶自由的后臺，實現統一管理。
這一監控平臺能夠實現實時監測、曲線繪制、事件告警、同步記錄、遠程遙控、歷史事件查詢、用戶權限管理、電能質量檢測、報表查詢等多項功能。由此，才能做到數據的實時性、準確性，方便運維人員判斷系統當前的健康度，并提供可靠的解決方案，實現遠程控制，有效的保障人員和設備的安全，并且降低了運維成本。
歷經一個多月的努力，先控與多方通力協作，一期4套設備如期交付，僅用一天時間將設備安裝就位，一天時間通電測試完成。未來，這種新型的供電方案將憑借設計、結構、性能等優勢，妥善應對數據中心復雜多變的業務需求，成為中大型數據中心電力保障系統的主流趨勢。
