中國儲能網訊：隨著云計算、5G等技術迅猛發展，數據需求呈幾何級增長，數據中心的數量與日俱增，用電規模也急劇攀升?！吨袊鴶?shù)據中心可再生能源應用發展報告(2020)》顯示，截至2019年，全國約有各類數據中心7.4萬個，機架總量達到227萬架，用電量在600-700億千瓦時左右，占全社會用電量的0.8%%。預計到2030年，數據中心的能源消耗總量將在2019年基礎上翻一番，達到全社會用電量的1.5%-2%。
數據中心是典型的高耗能產業，24小時不間斷運行，用電量巨大，目前70%左右的電力供應仍來自煤電。順應碳減排要求，數據中心同樣面臨綠色低碳轉型挑戰。如何獲得穩定、便宜又清潔的電力是大勢所趨。
儲能電源
能源結構轉型趨勢下，新能源占比不斷提高，未來將作為第一大電源。而新能源由于來源不穩定，需要通過儲能確保新能源的穩定實施，儲能是新能源發展的關鍵卡口。
在此大背景下，對于快速脫碳電力系統、在全球范圍內推廣清潔能源、增強社區對氣候驅動的極端天氣的抵御能力，儲能正成為能源革命的關鍵一環，它連接著清潔能源，此外還與動力電池、新能源汽車息息相關。隨著新能源替代化石能源進程的不斷推進，儲能也將迎來新的機遇和挑戰。
截至2021年統計，全球已投運儲能項目累計裝機規模達到191.1GW，同比增長3.4%。國內已投運儲能項目累計裝機規模為35.6GW，占全球市場總規模的18.6%，同比增長9.8%。

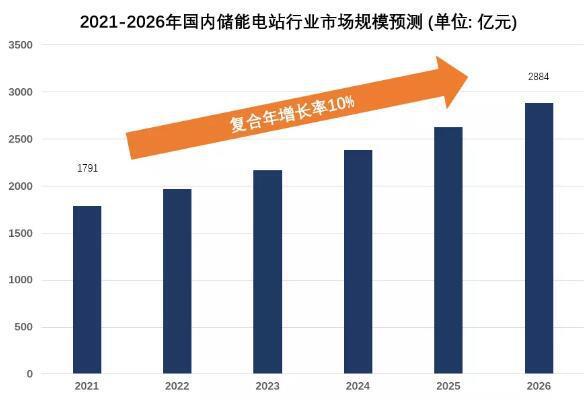

未來，隨著儲能技術與應用策略的成熟、儲能應用市場與價格機制的建立，我國實現能源結構向低碳化轉型指日可待。未來幾年儲能電站市場規模將以10%的速度增長，至2026年市場規模將超過2800億元。
矽力杰工業電池包解決方案

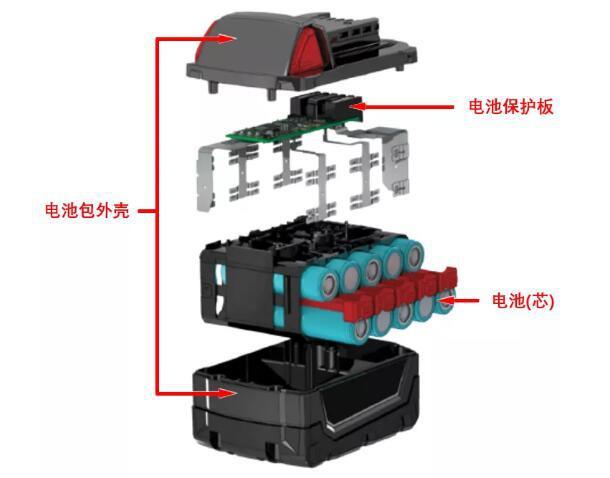

工業電池包是指內含多串數電池和電池管理系統(BMS)的獨立供電裝置，廣泛用于工業設備如電動工具，電動自行車，光伏儲能等等場合。

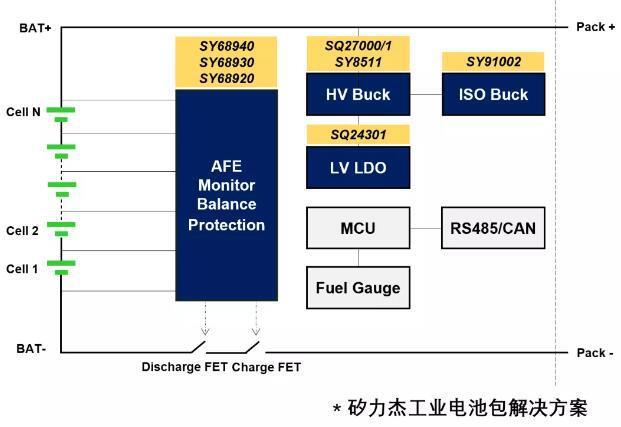

工業電池包主要由AFE，MCU，接口和電源管理等部分構成。AFE主要完成電池檢測(電壓，電流，溫度)，均衡和保護的功能，是整個BMS系統的核心器件。矽力杰提供高精密高串數的AFE方案和高效率高功率密度的電源管理方案。
01、電池管理芯片

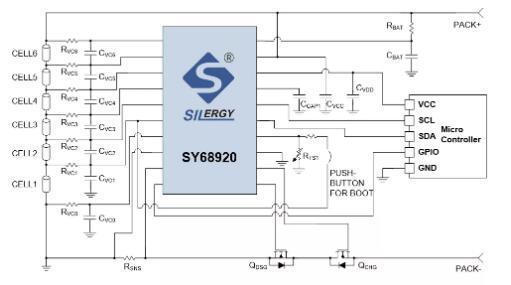

SY689203~6節電池管理芯片
◆ 內部ADC測量電池電壓、電池組或芯片溫度
◆ 獨立的內部ADC測量電池組電流
◆ 低側充放電NCH FET驅動器
◆ 放電過流保護(OCD)
◆ 放電短路保護(SCD)
◆ 電池欠壓/過壓保護(UV/OV)
◆ 二級保護器故障檢測
◆ 集成電池均衡FET
◆ 集成內部電池均衡策略
◆ 主機警報中斷
◆ 3.3V外部穩壓器
◆ 簡潔的I2C兼容接口
◆ 緊湊型封裝:QFN5×5-32

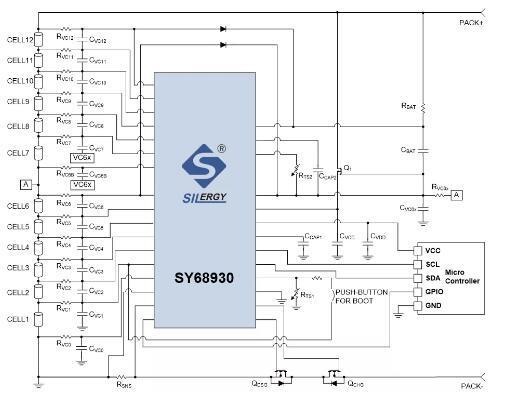

SY689306~12節電池管理芯片
◆ 內部ADC測量電池電壓、電池組或芯片溫度
◆ 獨立的內部ADC測量電池組電流
◆ 低側充放電NCH FET驅動器
◆ 放電過流保護(OCD)
◆ 放電短路保護(SCD)
◆ 電池欠壓/過壓保護(UV/OV)
◆ 二級保護器故障檢測
◆ 集成電池均衡FET
◆ 集成內部電池均衡策略
◆ 主機警報中斷
◆ 3.3V外部穩壓器
◆ 簡潔的I2C兼容接口
◆ 薄型封裝:QFN6×6-40

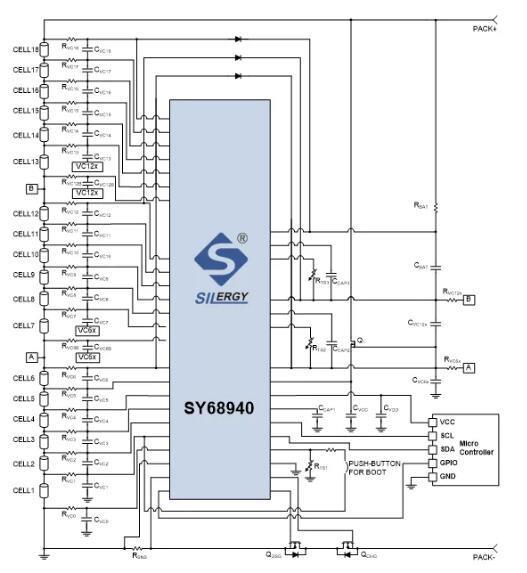

SY689409~18節電池管理芯片
◆ 內部ADC測量電池電壓、電池組或芯片溫度
◆ 獨立的內部ADC測量電池組電流
◆ 低側充放電NCH FET驅動器
◆ 放電過流保護(OCD)
◆ 放電短路保護(SCD)
◆ 電池欠壓/過壓保護(UV/OV)
◆ 二級保護器故障檢測
◆ 集成電池均衡FET
◆ 集成內部電池均衡策略
◆ 主機警報中斷
◆ 3.3V外部穩壓器
◆ 簡潔的I2C兼容接口
◆ 薄型封裝:QFN8×8-64
02、DC-DC SQ27000/1高效0.6A/1A同步降壓穩壓器
◆ 輸入電壓范圍:7~100V
◆ 輸出電流:0.6A/1A
◆ 恒定導通時間控制
◆ 快速瞬態響應即時PWM架構
◆ 可編程開關頻率:0.2~0.6MHz
◆ 2ms內部軟啟動限制浪涌電流
◆ ±2%1.225V參考電壓
◆ 溫度范圍:-40~+125°C
◆ 逐周期峰值限流
◆ 可自動恢復的過溫保護
◆ 符合RoHS標準且無鹵素
◆ 薄型封裝:DFN4×4-8/SO8E
03、電源模塊
SY91002隔離電源模塊
◆ 3000Vdc隔離
◆ 輸入電壓范圍:4.5~14V
◆ 次級輸出:5V/1W
◆ ±1%典型負載調節
◆ 內部軟啟動限制浪涌電流
◆ 輸入欠壓/過溫/過流/短路保護
◆ 符合RoHS標準且無鹵素
◆ 緊湊型封裝:QFN4×5.5×4.55mm
04、LDO SQ24301超低壓降1A LDO穩壓器
◆ 輸入電壓范圍:1.6~5.5V
◆ 輸出電壓精度:±5%
◆ 輸出電流:1A
◆ 低壓差:
Typ.0.32V@IO=1A,VO=1.5V Typ.0.18V@IO=1A,VO=2.8V
◆ 限流/過熱保護
◆ 靜態電流:60μA
◆ 輸出自動放電功能
◆ 符合RoHS標準且無鹵素
◆ 緊湊型封裝:DFN3×3-6
◆ 工作溫度:-40~+125°C
