美國國家可再生能源實驗室在三元抽水蓄能建模與仿真方面取得進展
文章信息
技術領域：三元抽水蓄能（T-PSH）建模與仿真
開發單位：美國國家可再生能源實驗室，Jin Tan，Jin.Tan@nrel.gov.
文章名稱：Zerui Dong, Jin Tan, et al. Modelling and simulation of ternary pumped storage hydropower for power system studies. IET Generation, Transmission & Distribution, 2020.
技術突破：開發三元抽水蓄能新模型，對水力短路（HSC）進行了建模，能夠捕捉不同工況之間轉換時的動力學特性，結果表明，與常規抽水蓄能相比，部署T-PSH可以提高電網的頻率響應性能，尤其是當電網含有可再生能源時。
應用價值：可用于帶有三元抽水蓄能的實際電力系統的研究。
常規的抽水蓄能發電機組（C-PSH）在抽水模式下無法進行頻率控制，在切換運行模式時需要數分鐘的時間。而三元抽水蓄能（T-PSH）在發電和抽水模式下均有頻率調節功能，同時其固有的慣頻響應對電能質量幾乎沒有負面影響，獨特的結構允許水力短路，從而實現快速的模式切換。隨著新規劃和建設的T-PSH越來越多，迫切需要開發相應的動力學模型，以在規劃研究中準確仿真T-PSH，以及研究T-PSH通過輔助服務和基本可靠性服務，如快速頻率響應（FFR）和電壓支持等對提高電力系統可靠性的影響。

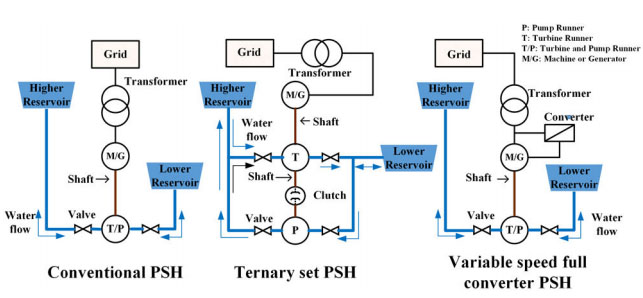

圖1 三種類型抽水蓄能系統結構對比
來自美國可再生能源實驗室的科研人員，給出了一個T-PSH動力學模型的開發過程，該模型包括一個新的調節器-水輪機模型，并對閘門和共用壓力管詳細建模。該模型的一個亮點是，對水力短路模式進行建模，可以捕捉運行模式之間轉換時的動力學特性。對閘閥的模擬研究表明，在系統擾動或工作模式切換時，不同的閥速會影響T-PSH響應。對T-PSH共壓管的模擬研究表明：在水力短路模式下，不同的共壓管建模對調頻模擬影響不大；然而，在模式切換時，共壓管參數需要仔細建模以獲取一個更實際的響應。與常規抽水蓄能之間的對比表明，通過部署T-PSH可以提高電網的頻率響應性能，尤其是當電網含有可再生能源時。利用工程師程序控制語言（EPCL）自定義模型，新開發的T-PSH模型在正序負載流（PSLF）平臺上成功運行。(編譯：徐德厚，周學志 INESA)
推薦相關閱讀：
上海交通大學對住宅分布式光伏抽水蓄能系統開展可行性研究
文章信息
技術領域：住宅分布式光伏抽水蓄能
開發單位：上海交通大學機械與動力工程學院，Tao Ma，tao.ma@connect.polyu.hk.
文章名稱：Shaoquan Lin, Tao Ma, Muhammad Shahzad Javed. Prefeasibility study of a distributed photovoltaic system with pumped hydro storage for residential buildings. Energy Conversion and Management, 2020.
技術突破：驗證大城市住宅建筑利用并網光伏（PV）和抽水蓄能（PHS）系統的可行性，建立光伏組件和PHS系統的仿真模型，研究系統基于并網狀態的控制策略，結果表明對于別墅和住宅樓的居民，回收期分別為9.01年和7.06年。
應用價值：結合PSH的分布式并網光伏系統用于住宅是可行的，能夠承擔調峰功能。
由于人口的涌入，分布式可再生能源系統對于滿足城市日益增長的電力需求至關重要。目前，上海等大城市的住宅建筑具有天然的勢能高差，這一優勢目前還沒有得到充分的利用。為了更好地發展可再生能源，來自上海交通大學的科研人員，提出了一種住宅建筑并網光伏抽水蓄能系統，并闡述了該系統的工作原理。以上海市的分時電價為例，研究了該系統在別墅和住宅樓上應用的技術經濟可行性，并利用自消費率、自給率等技術指標對系統在不同情景下的性能進行評價。
結果表明，住宅樓抽水蓄能系統吸收光伏系統的剩余電量(4.83kWh/d)大于別墅，同時也能釋放出更多的電量(3.69kWh/d)以滿足負荷需求。對于別墅和住宅樓的居民，初始總投資分別為35417元和36423元，回收期分別為9.01年和7.06年。對住宅樓進行敏感性分析，發現光伏容量和負荷需求是影響電網交易成本和收益的兩個關鍵參數。光伏容量增加25%可以產生比基準工況高123.3%的凈收入值，而負荷需求增加25%會導致凈收入下降102.7%。與光伏容量和負荷需求相比，建筑高度和上水庫體積的變化對凈收益的影響較小。(編譯：徐德厚，周學志 INESA)

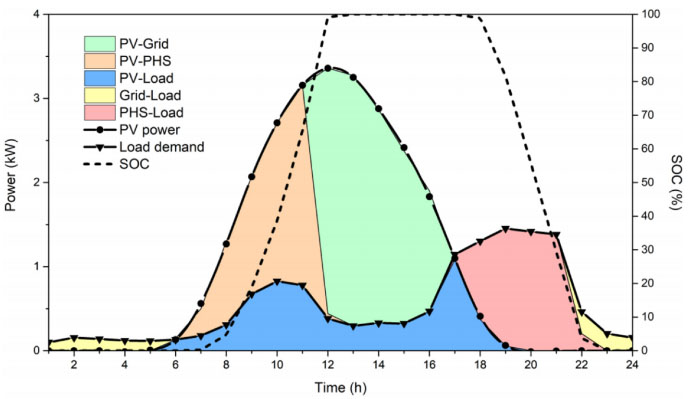

圖2 某住宅樓8月23日的能量流和儲能狀態
